ALU Sichtschutz Aluminium

Sichtschutz Alu Lamellen an Alupfosten in anthrazit

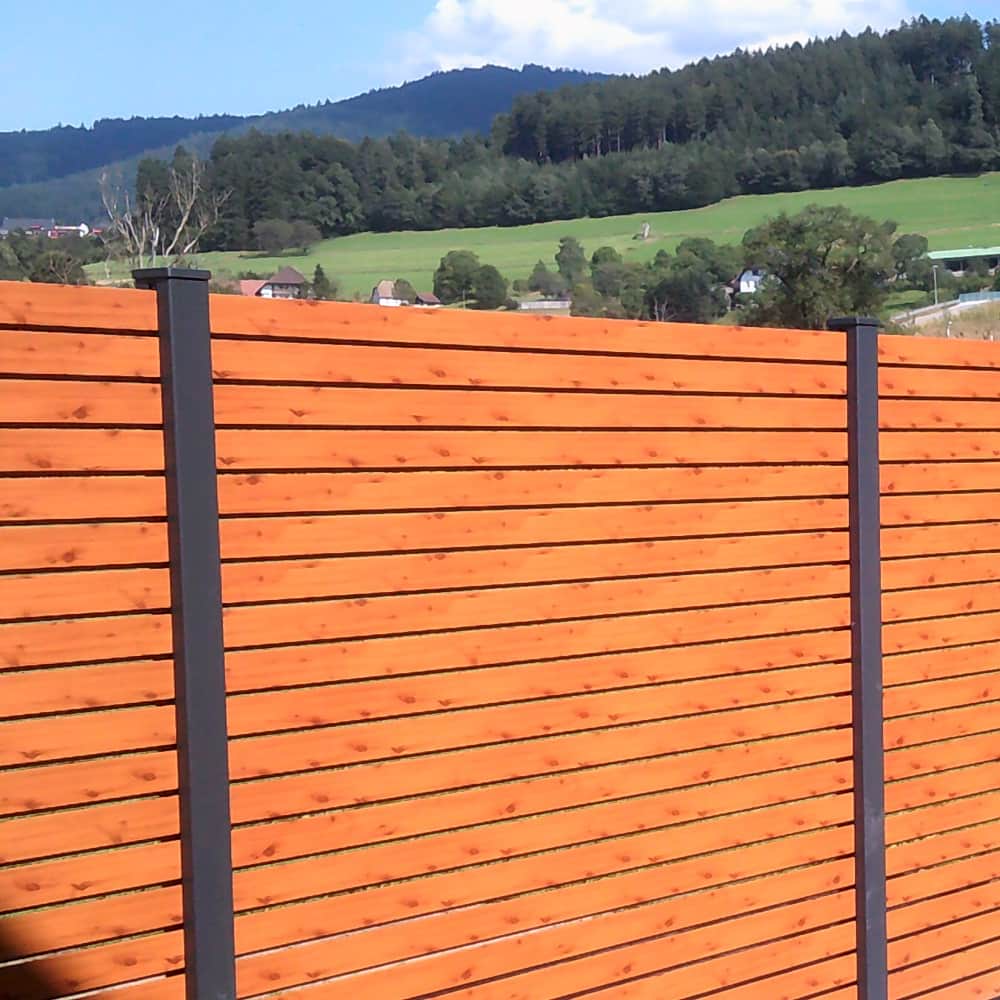

Lamellen aus ALU in Anthrazit als Sichtschutz Zaun.

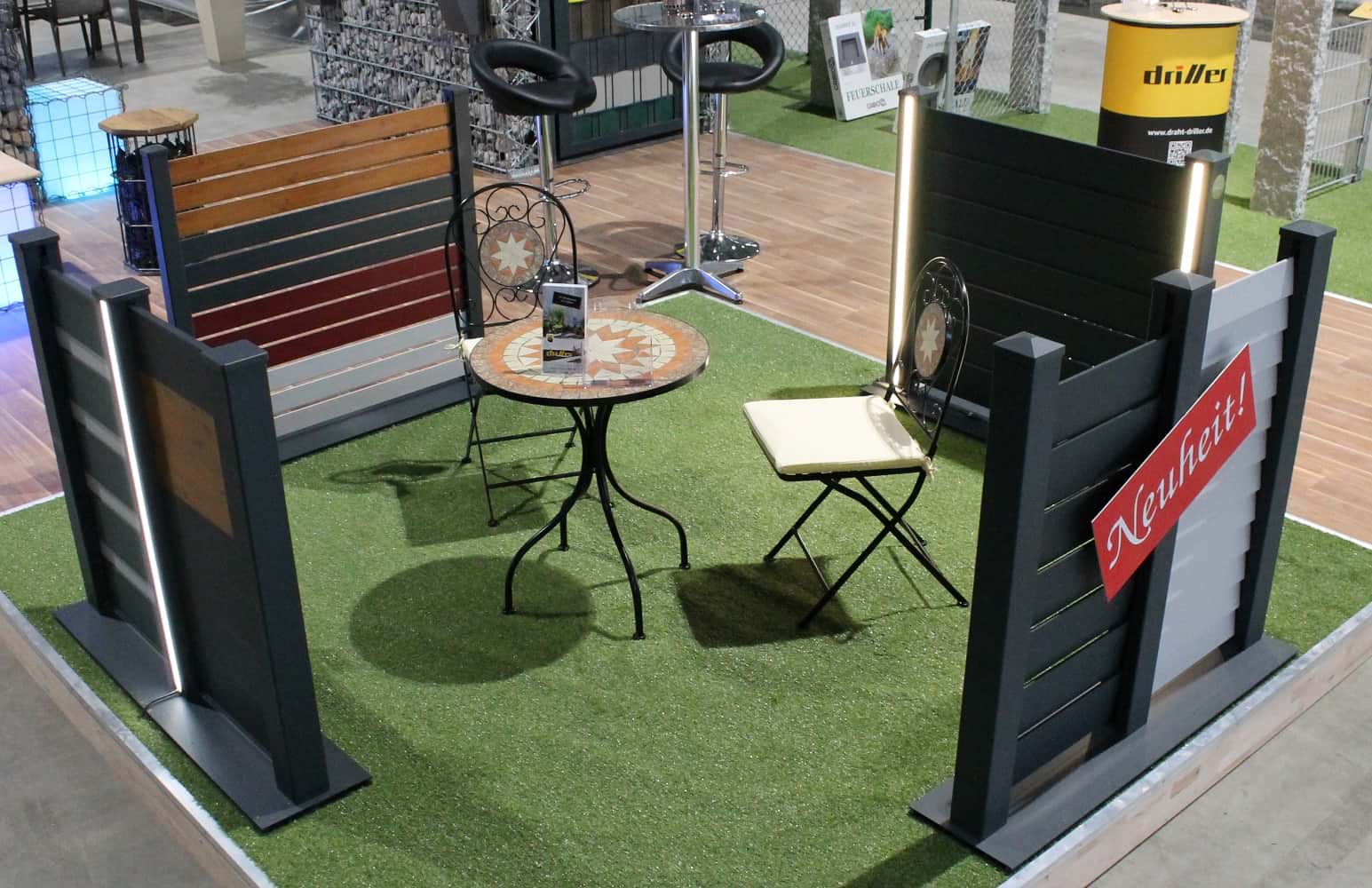

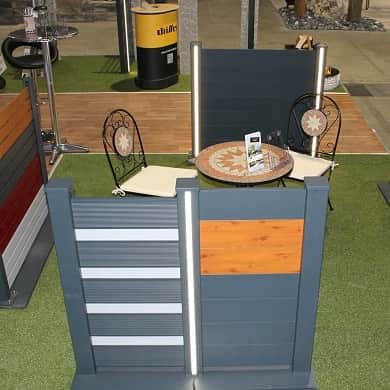

ALU Sichtschutz. Zaunpfosten aus Aluminium mit Beleuchtung.

Dieser Sichtschutzzaun aus einem Aluminium Systemprofil verbindet lang bewährte Konstruktionsprinzipien auf innovative Weise zu neuen Möglichkeiten. In jedes Profil können, an bis zu drei Seiten, die Sichtschutzstreifen in beliebiger Gestaltung eingefügt werden. Ihre Grundstücksgrenze ist nicht gerade sondern eher rund? Kein Problem! Da die Nuten in der Form eines Schwalbenschwanzes ausgebildet sind, können Sie diesen Sichtschutzzaun aus Aluminium auch in eben dieser Rundung stellen. Auch Höhenversätze bzw. Bodenfreiheiten durch unebenes Gelände lassen sich sehr leicht realisieren. Durch die recht tiefe Nut lässt sich das Aluprofil auch schräge montieren. Zur Befestigung von z.B. Halterungen für Beleuchtung, Gartenschläuche, Steckdosen, etc. dient Ihnen die Nut als ideale Aufnahme. Die Sichtschutzprofile werden präzise nach neuesten Produktionsstandards aus hochwertigem Aluminium gefertigt. Durch die sehr hochwertige Farbbeschichtung entfallen Ihnen Unterhaltungskosten wie z.B. das regelmäßige streichen bei Sichtschutzzäunen aus Holz.

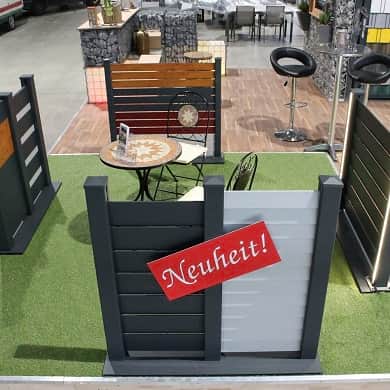

Produktübersicht zu Sichtschutz mit Lamellen aus Aluminium

Montageanleitung Lamellenzaun aus ALU

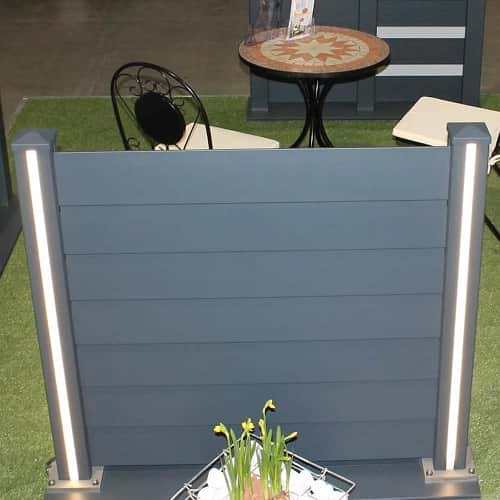

Pfosten Beleuchtungssystem

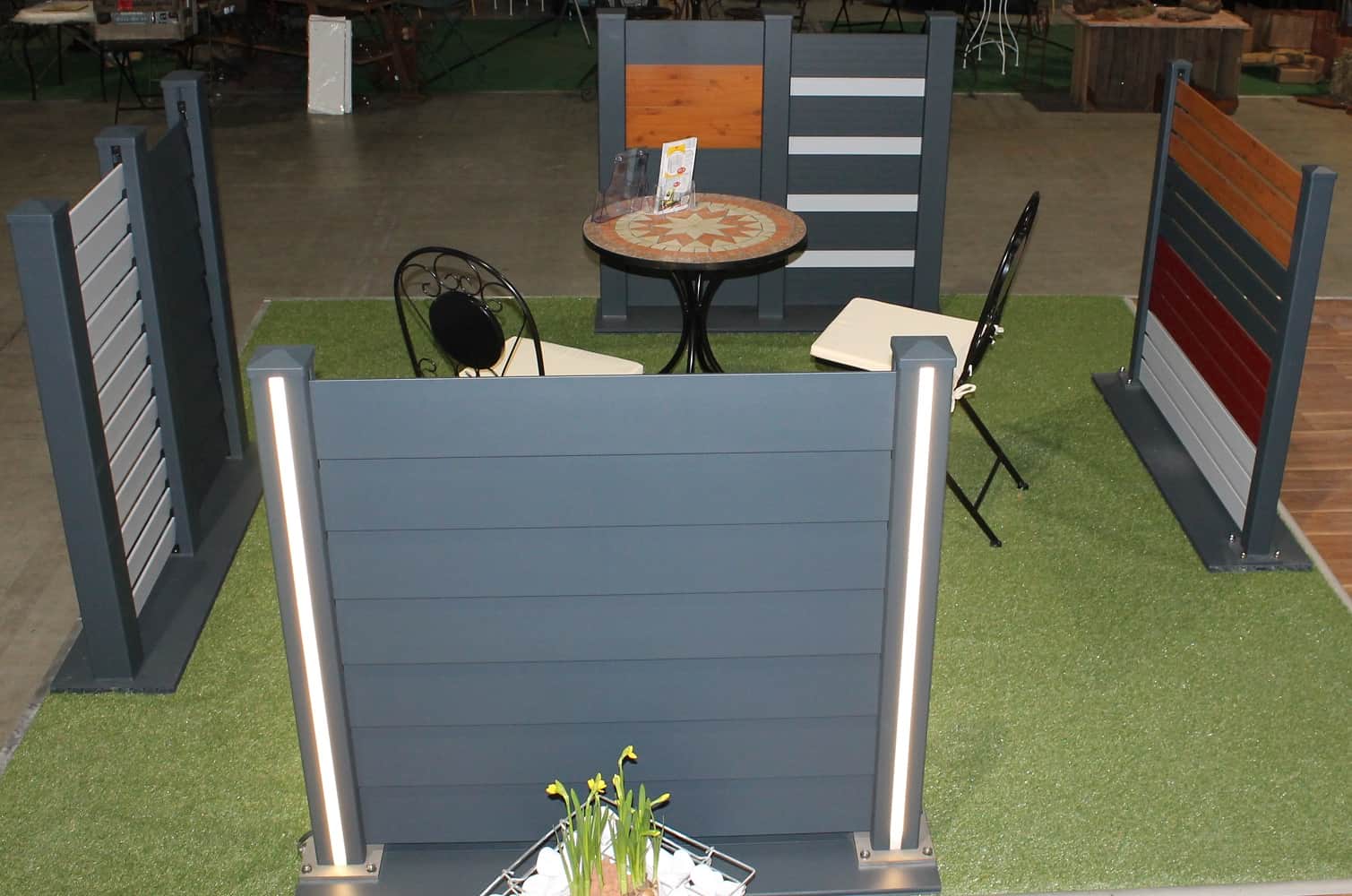

ALU Sichtschutz Aluminium Zaunpfosten Beleuchtung

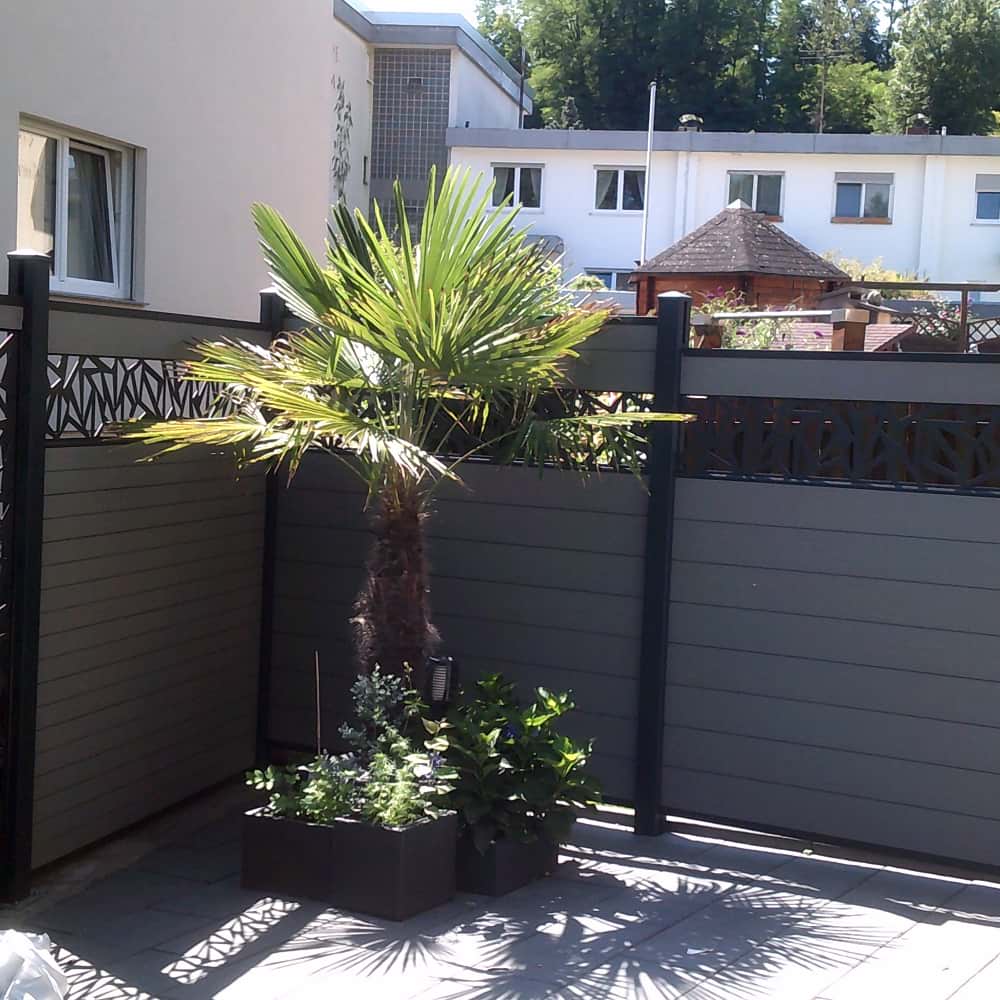

Lamellen aus ALU in Anthrazit als Sichtschutz Zaun.

Netzteil und Schaltung der Leuchten

Das Netzteil benötigt einen feuchtigkeitsgeschützten Stecker oder muss an eine Stromleitung angeschlossen werden. Das mitgelieferte Kabel des Netzteils ist noch nicht dafür vorbereitet! Eine Zeitschaltuhr zum An- und Ausschalten der Leuchten muss im stromführenden Kabel zwischengeschaltet werden oder die Bedienung erfolgt über den Stecker. Durch ein zusätzliches Smart-Modul kann das System auch per App gesteuert werden (Optional).

Verkabelung der Leuchtprofile

Die einzelnen Leuchtprofile werden über ein Steckprinzip mit den mitgelieferten Kabeln verbunden und an das Netzteil, welches an eine Stromquelle anschließt, angeschlossen. Einfach die Kabel ineinander stecken und mit den Gewindeschrauben an beiden Enden zusammen drehen

Beleuchtung auf beiden Seiten möglich

Es ist möglich den Pfosten von zwei Seiten zu beleuchten. Dafür benötigen Sie ein Pfostenprofil welches auf zwei Seiten geöffnet ist. Zuerst wird die Leuchtleiste mit dem Kabel eingezogen, dann wird der Diffusor von oben in den Pfosten eingeschoben

Lamellen ALU Zaunsysteme selber bauen

Schritt 1
Pfostenfundamente
Alu Pfosten Montageanleitung
Schritt 2
Aufbauschema

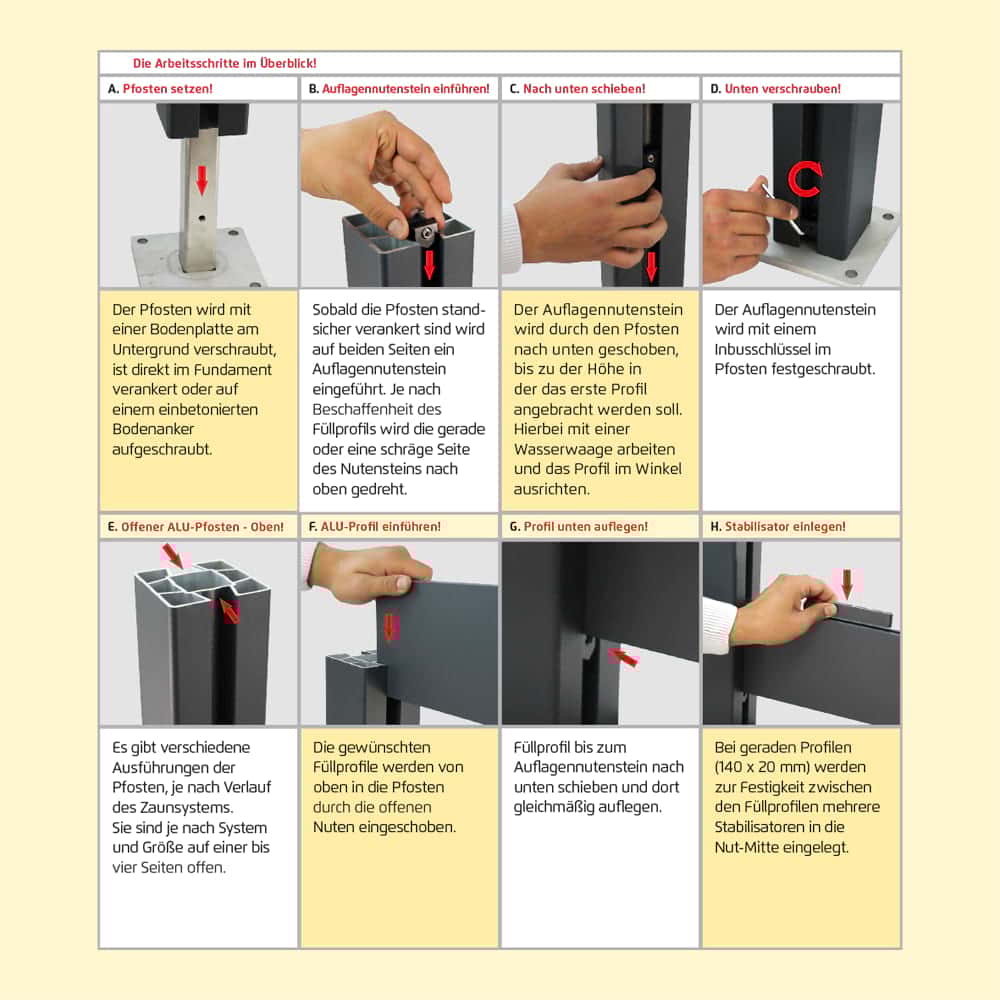

Arbeitsschritte Aluprofile montieren
Schritt 3
Lamellen glatt
Füllprofile richtig aufbauen
Schritt 4
Rhombus Lamellen
Rhombusprofile mit Rhombusnutensteinen
Schritt 5
Blockhausprofil
Gartensteckzaunsystem Profile kombinieren
Schritt 6
Beleuchtung
Aluzaun Pfostenbeleuchtung zusammenstecken

ALU - Zaun mit Lamellen selber bauen

Aufbauzeit ca. 4 Stunden
Sie möchten einen Modern ALU-Zaunsysteme selber bauen. Die Profilpfosten werden direkt, senkrecht ausgerichtet, auf die Kiesschicht gestellt. Danach wird das Fundament mit erdfeuchtem Fertigbeton aufgefüllt.
Notwendige Bauteile
Wandanschluss.
Anschlussschiene.
Bodenplatte.
Stabilisator.
Lamellen.
T-Abschlussprofil.
Spannnutenstein.
Abstandshalter.
Wasserwaage.
Gummihammer.
Säge.
Inbusschlüssel.

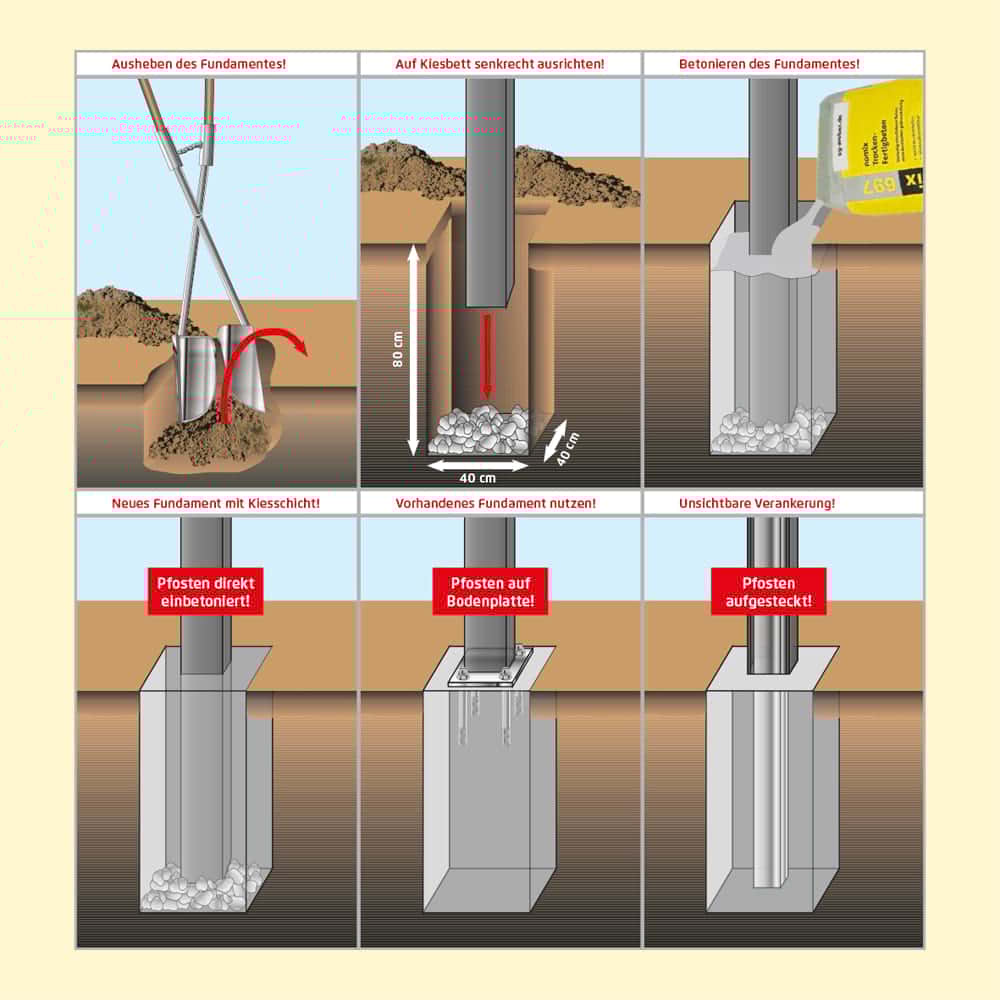

Pfostenfundamente anlegen

Spannen Sie für den Verlauf Ihrer Zaunanlage eine Richtschnur und markieren Sie die Löcher für die neuen Pfostenfundamente. Oder Sie markieren die Stellen, auf schon bestehendem Fundament im Untergrund, auf denen die Pfosten befestigt werden sollen. Die Fundamente müssen immer frostfrei gegründet werden, je nach örtlicher Begebenheit des Bodens. Empfohlen wird eine Mindestgröße von 40 x 40 cm und eine Tiefe von 80 cm. Die Löcher werden gebohrt oder ausgehoben. Am Boden des Fundamentes sollten Sie eine ca. 10 cm dicke Kiesschicht einbringen, damit Kondenswasser, welches sich an den Profilen bildet, ablaufen kann. Die Profilpfosten werden direkt, senkrecht ausgerichtet, auf die Kiesschicht gestellt. Danach wird das Fundament mit erdfeuchtem Fertigbeton aufgefüllt. Wichtig ist es mit einer Bohrschablone (nicht im Lieferumfang enthalten) die drei/bzw. vier späteren Befestigungslöcher für die Profile vorzubohren. Richten Sie die Anker oder Bodenplatten immer so aus, dass sich die vorgebohrten Löcher auf der gleichen Seite wie eine Nut des Profilpfostens befinden. Anker und Pfosten lassen sich nur so miteinander verbinden. Der Pfosten wird auf einen einbetonierten Bodenanker aufgesteckt und daran verschraubt. Optisch wirkt es so, als wäre er direkt einbetoniert, lässt sich so allerdings jederzeit wieder auswechseln.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/alu-zaun-zum-selber-bauen-detail.jpg

Aufbauschema Allgemein und Türen

Bei allen Füllungen werden zuerst die Pfosten einbetoniert bzw. aufgeschraubt und mit den passenden Auflagennutensteinen versehen, auf welche die ALU-Profile der Füllung aufgelegt werden. Am Ende der Füllung oben wird immer ein Spannnutenstein eingebaut, der die gesamte Füllung in Form hält und verhindert, dass einzelne Teile entnommen werden können. Sie können zu Ihrem ALU-Zaunsystem jederzeit einen Torbausatz dazu bestellen. Die Tore sind einflügelig oder zweiflügelig erhältlich. Es ist möglich in die Tore eine andere Füllung einzubauen als die, welche im Zaunsystem verwendet wird. Ganz nach dem persönlichen Geschmack. Gegen einen Aufpreis kann Ihr Wunschtor auch vorgefertigt zu Ihnen geliefert werden. Diese Variante ist unsere Empfehlung an unsere Kunden, da die Tore aus sehr vielen Einzelteilen bestehen und dementsprechend zeitaufwendig in der Montage sind.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/aluzaun-lamellen-montage-detail.jpg

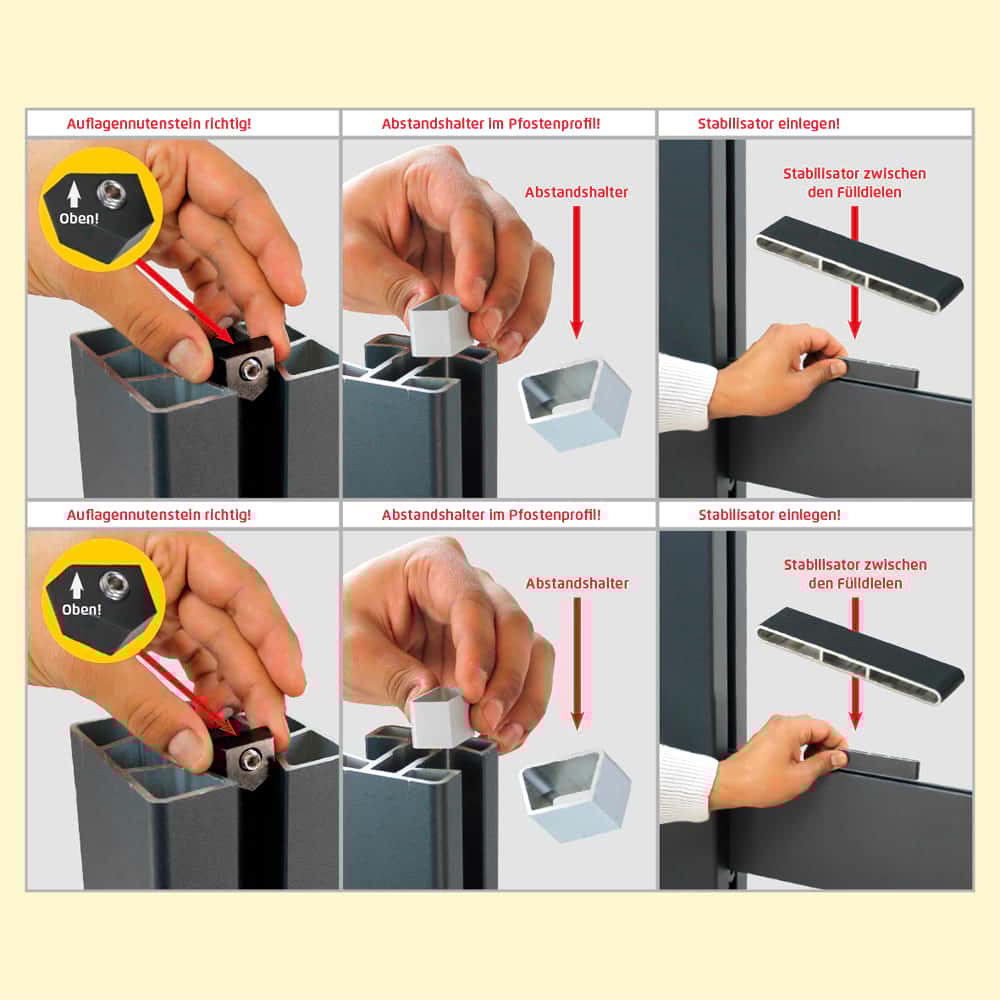

Einbau Fülldielen glatt

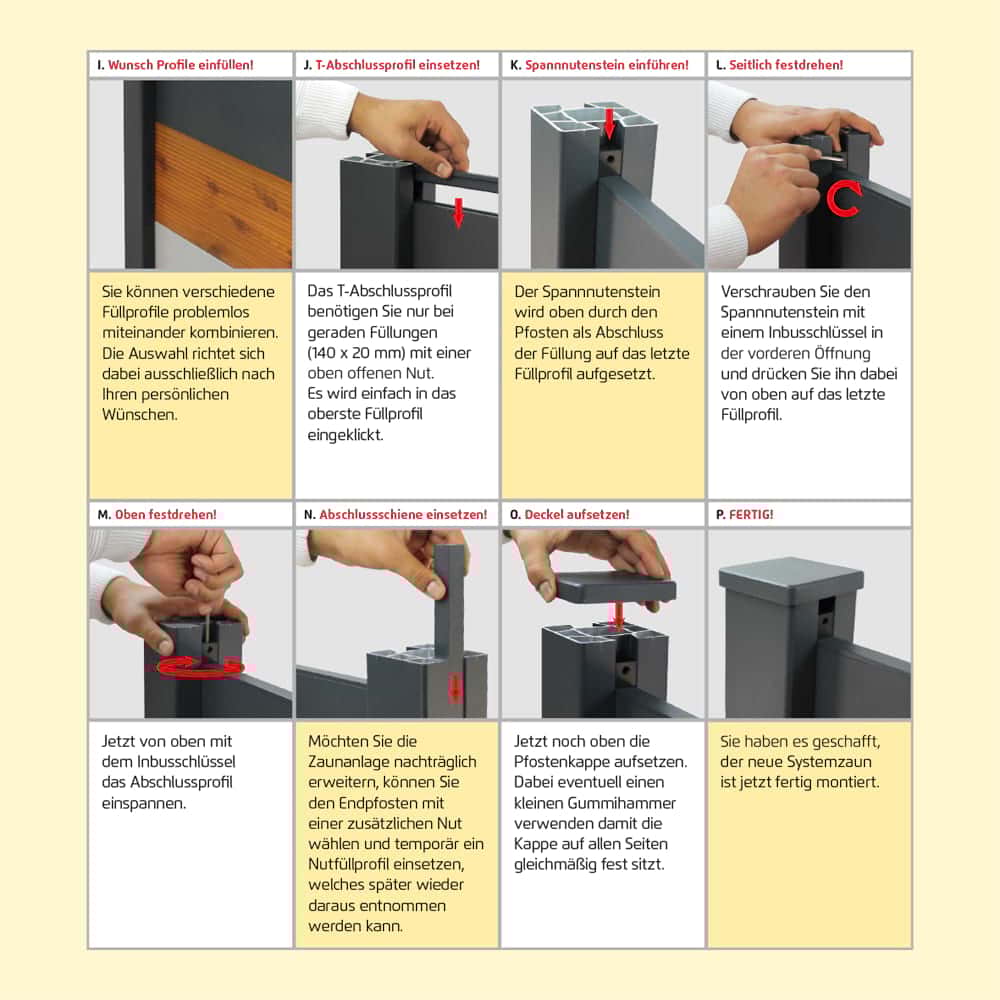

Die Fülldielen, Alumimium Lamellen können jeweils direkt aufeinandergelegt oder mit Abstandshaltern versehen werden. Lieferbar sind die Abstandshalter in Wunschhöhe (Lagerweise 2 cm) aber sie lassen sich auch individuell zuschneiden. Es ist auch möglich beide Varianten miteinander zu kombinieren. Zwischen den einzelnen Fülldielen werden jeweils nach oben mehrere Stabilisatoren in die Füllprofil Nut eingelegt. Das verhindert den Versatz der Profile und stabilisiert so die Sichtschutzelemente. Montiert werden sie in der Mitte zwischen den Pfosten. (Entfällt bei der Verwendung von Abstandshaltern) Die Auflagennutensteine werden in diesem System immer mit der flachen Seite nach oben in den Pfosten eingesetzt. Ein T-Abschlussprofil deckt die letzte Nut der letzten Fülldiele ab. Dann werden oben die Spannnutensteine beidseitig verschraubt, bzw. gespannt und der Pfostendeckel aufgesetzt.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/aluminiumzaun-sichtschutz-detail.jpg

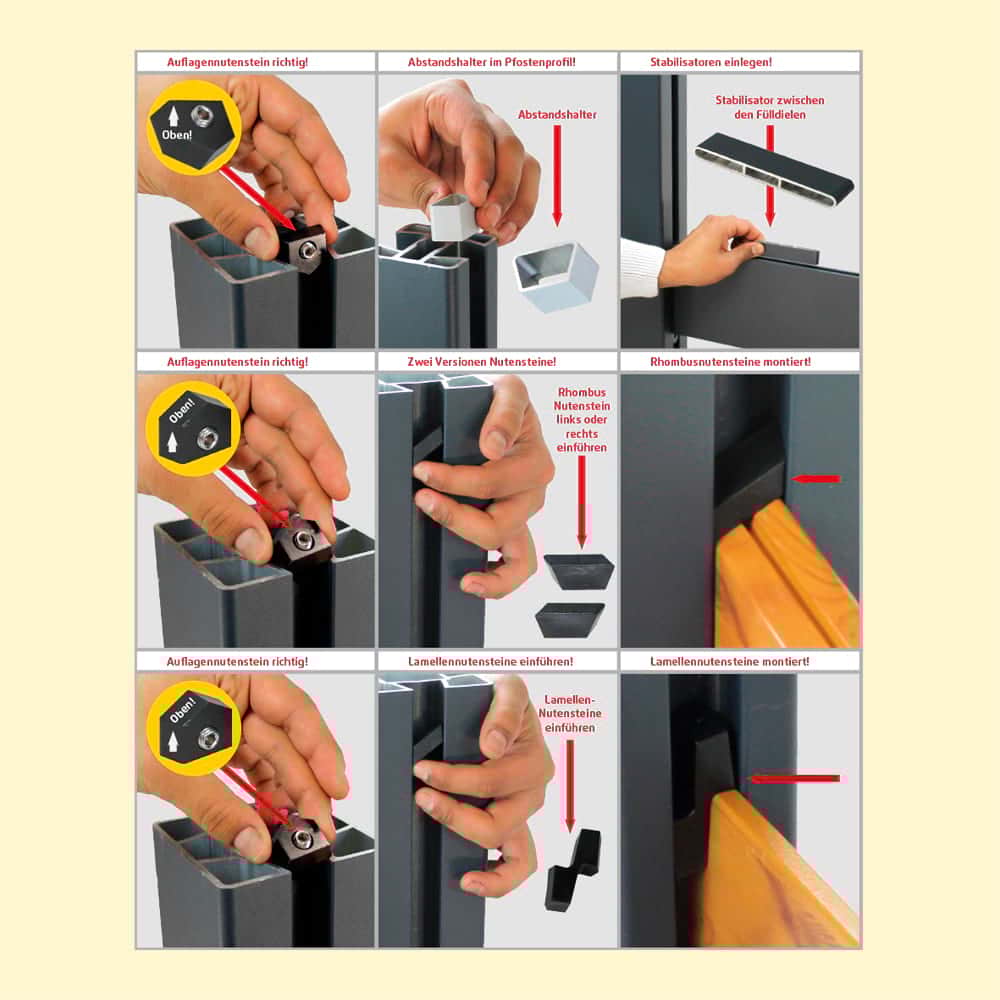

Einbau Rhombus oder Lamellen Füllung

Die Rhombus Füllung kann jeweils direkt aufeinandergelegt oder mit Abstandshaltern versehen werden. Lieferbar sind die Abstandshalter in 1 cm Höhe. Durch mehrere Rhombussteine lassen sich auch größere Abstände erzielen. Es ist möglich beide Varianten miteinander zu kombinieren. Beim Einlegen der Profile sollte immer darauf geachtet werden, dass man von innen nach außen noch einen kleinen Durchblick durch den Zaun hat und nicht umgekehrt. Die Richtung der Nutensteine ist wichtig und muss vorher festgelegt werden. Die Lamellenfüllung muss mit Lamellennutsteinen montiert werden. Alternativ kann sie mit Fülldielen kombiniert werden, wobei die Lamellen direkt in eine Fülldiele aufgesteckt werden. Zur besseren Stabilität wird hier, unten mit einer Fülldiele begonnen und oben ebenfalls abgeschlossen. Die Richtung der Lamellennutensteine ist wichtig und muss vorher festgelegt werden. Auf die letzte Lamelle oben noch einmal Lamellennutesteine aufsetzen. Die Auflagennutensteine werden in diesen Systemen immer mit der spitzen Seite nach oben in den Pfosten eingesetzt. Dann werden oben die Spannnutensteine beidseitig verschraubt, bzw. gespannt und der Pfostendeckel aufgesetzt.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/alu-sichtschutz-stecksystem-detail.jpg

Einbau Blockhausprofil und Füllprofil konkav

Blockhausprofile und Füllprofile konkav können jeweils direkt aufeinandergelegt oder mit Abstandshaltern versehen werden. Lieferbar sind die Abstandshalter in 2 cm Höhe aber sie lassen sich auch individuell zuschneiden. Es ist auch möglich beide Varianten miteinander zu kombinieren. Zwischen den einzelnen Fülldielen werden jeweils nach oben mehrere Stabilisatoren in die Füllprofil Nut eingelegt. Das verhindert den Versatz der Profile und stabilisiert so die Sichtschutzelemente. Montiert werden sie in der Mitte zwischen den Pfosten. (Entfällt bei der Verwendung von Abstandshaltern) Die Auflagennutensteine werden in diesem System immer mit der flachen Seite nach oben in den Pfosten eingesetzt. Ein T-Abschlussprofil deckt die letzte Nut der letzten Fülldiele ab. Dann werden oben die Spannnutensteine beidseitig verschraubt, bzw. gespannt und der Pfostendeckel aufgesetzt.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/gartenzaun-aluminium-detail.jpg

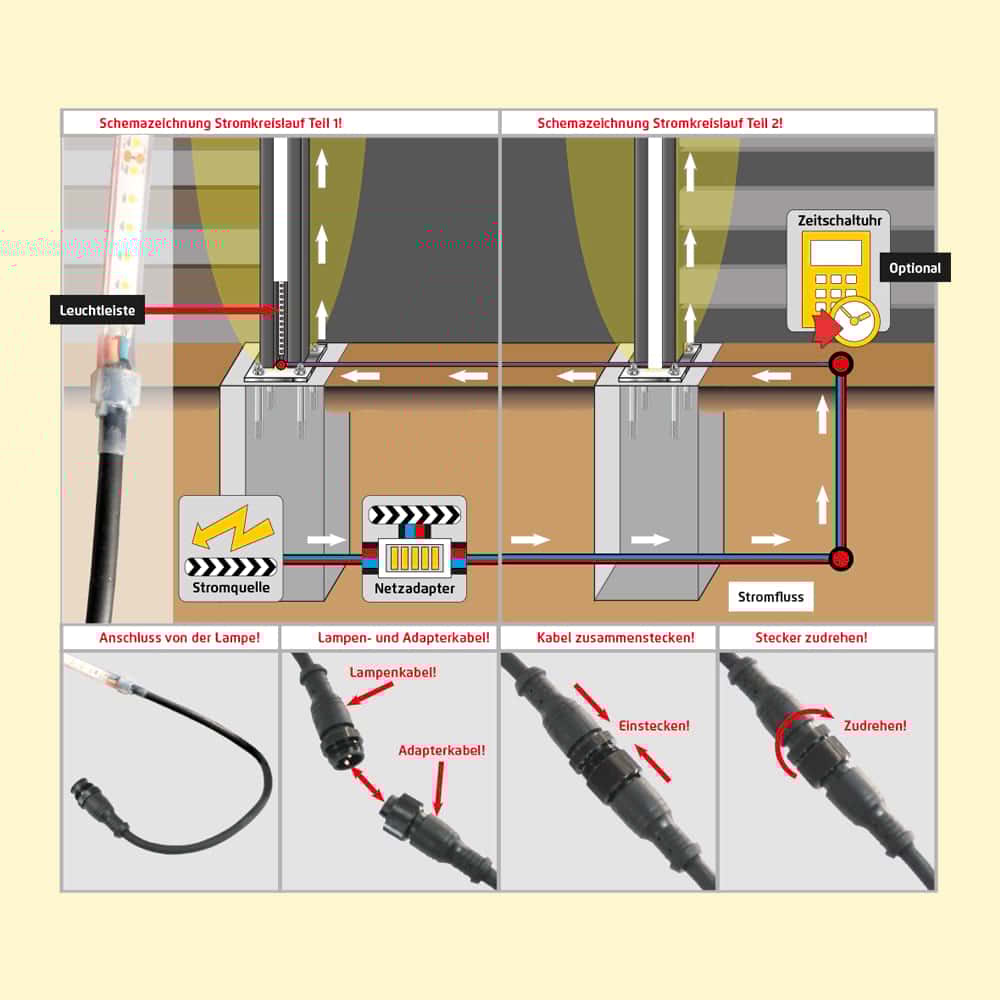

Pfosten Beleuchtungssystem

Das Netzteil benötigt einen feuchtigkeitsgeschützten Stecker oder muss an eine Stromleitung angeschlossen werden. Das mitgelieferte Kabel des Netzteils ist noch nicht dafür vorbereitet! Eine Zeitschaltuhr zum An- und Ausschalten der Leuchten muss im stromführenden Kabel zwischengeschaltet werden oder die Bedienung erfolgt über den Stecker. Durch ein zusätzliches Smart-Modul kann das System auch per App gesteuert werden (Optional). Die einzelnen Leuchtprofile werden über ein Steckprinzip mit den mitgelieferten Kabeln verbunden und an das Netzteil, welches an eine Stromquelle anschließt, angeschlossen. Einfach die Kabel ineinander stecken und mit den Gewindeschrauben an beiden Enden zusammen drehen. Es ist möglich den Pfosten von zwei Seiten zu beleuchten. Dafür benötigen Sie ein Pfostenprofil welches auf zwei Seiten geöffnet ist. Zuerst wird die Leuchtleiste mit dem Kabel eingezogen, dann wird der Diffusor von oben in den Pfosten eingeschoben. In unserem Beispielbild sehen Sie einen ALU-Profilpfosten der einseitig beleuchtet ist. Er steht in einem Innenraum und ist mit einer Bodenplatte auf den Fußboden montiert.
Finden Sie weitere hilfreiche Hinweise in unserer Montageanleitung.
