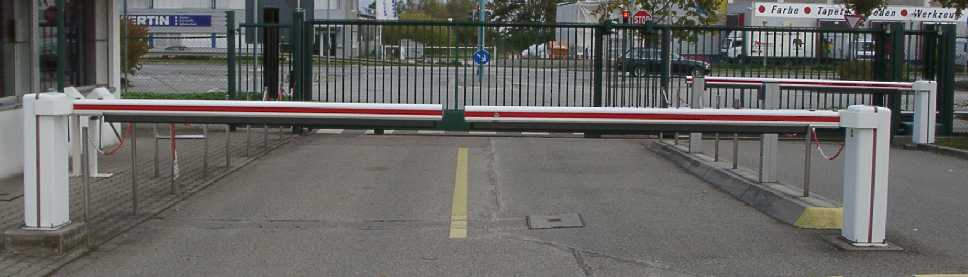

Schrankentyp

"HSP"

Schrankenbaum

Geschwindigkeit einstellbar 4 - 6 sekunden
Schrankenbaumhöhe 1000 mm
Schrankenbaumabmessung 125 x 93 mm
Querschnitt des Schrankenbaumes aus hochbelastbarem Ovalprofil
aus Leichtmetall mit beidseitiger Horizontalsickung und rot reflektierenden Warnstreifen.
An der Unterseite ist eine C-Schiene mit integriert (dient als Aufnahmemöglichkeit für ein Unfallschutz-Kontaktprofil).
Der Schrankenbaum ist in der Schrankengabel auswechselbar befestigt.

Schrankenbaumabstützung

innerhalb dem Schrankengehäuse

Schrankengehäuse

Schrankengehäuseabmessung 270 x 360 mm
Das allseits geschlossene Schrankengehäuse aus hochfestem Kunststoff ist in 2 Schrankenhälften unterteilt.
Aus dem Schrankengehäuse ist zu beiden Seiten die wälzgelagerte, mit Dauerfettschmierung versehene Achse herausgeführt und mit der Schrankengabel verbunden

Schrankenantrieb

im Schrankengehäuse ist die komplette Antriebseinheit integriert.
Hydraulikaggregat in Kompaktbauweise.
Drehstrommotor, Motorspannung 400 Volt, 50 Hz
Motorleistung 0,75 Kw, Einschaltdauer 100 %, Schutzart IP 54
Das Hydraulikaggregat, mit elektrischem Motor und ausreichender Leistung für das Heben und Senken des Schrankenbaumes in Kompaktbauweise, ist durch Hochdruckleitungen mit dem Hochleistungsöldruckzylinder mit hartverchromter Kolbenstange verbunden. Es ist ausgerüstet mit einer Hochdruckpumpe, einstellbarem Öldruckventil, Rückschlagventil, Ölbehälter, Öleinfüllschraube und Entlüftung.
Als Ölleitungen dienen Hochdruckschläuche mit Verschraubungen. Über einstellbare Drosselventile wird die Senkgeschwindigkeit des Schrankenbaumes reguliert.
Automatisch arbeitende Dämpfungselemente, die im Hochleistungs-Öldruckzylinder eingebaut sind, gewähren ein weitestgehend stoßfreies Beenden der Schrankenbaumbewegung bei horizontaler bzw. vertikaler Schrankenbaumstellung.
Bei geschlossener Schrankenbaumstellung ist der Baum nur bei Stromausfall von Hand anhebbar.
(ACHTUNG: die Feuerwehrzufahrtsmöglichkeiten sind mit der örtlichen Feuerwehr abzuklären)

Hydraulikmedium

Hydraulikflüssigkeit Bio- Ukafluid HE 46 umweltschonend, biologisch abbaubar, Wassergefährdungsklasse 1.

Steuerung

Steuerung in separaten Schaltkasten zur Montage im Gebäude, mit 1 Hauptschalter.
Funktion: " AUF - HALT - ZU " ( ZU in Totmann )

Befehlsgeber

1 Stück Drucktaster, auf Putz zum Einbau im Gebäude.

Korrosionsschutz

Alle Bauteile, soweit nicht aus Edelstahl bzw. anders beschrieben, wartungsfrei, weitgehend kratz-, stoß- und schlagfest, witterungs-, UV- und temperaturbeständig gegen Öle, Fette und alle chemischen Konzentrationen der Atmosphäre durch Langzeit-Korrosionsschutz. Verzinkte Zubehörteile sind vor Beendigung der Montagearbeiten mit kalthärtendem Kunststoff zu überziehen.

Langzeit-Korrosionsschutz-Aufbau (Dicke mind. 250 mµ)
Stahloberfläche metallblank strahlen nach Norm SIS 055900 in der Stufe SA3 (höchste Strahlgüte).
Verzinkung mit Reinzink nach aktueller DIN-Vorschrift, Polyester-Kunststoffbeschichtungen, mehrstufig, elektrostatisch auftragen und thermisch aushärten, in den Standard-RAL-Farbtönen: rot-weiß.

Der Korrosionsschutz muß den Prüfungen mit Kondenswasser-Wechselklima bei schwefeldioxydhaltiger Atmosphäre DIN 50018 mit Sprühnebel bei Anreicherung von Natriumchloridlösungen DIN 50021 standhalten und auch nach 2000 h Gesamtversuchsdauer kein korrosiver Oberflächenangriff an den Prüfkörpern auftreten, Nachweis per Prüfzertifikat.

Die Beschreibung zu elkosta - Drehschranke - elektro - mechanisch

Schrankentyp

"ETB"

Schrankenbaum

Öffnungs- und Schlieszeit 2,6 sekunden
Schrankenbaumhöhe 1012 mm
Schrankenbaumabmessung 60 x 40 mm

Schrankenbaumabstützung

am Schrankengehäuse

Schrankengehäuse

Schrankengehäuseabmessung 340 x 340 x 1160 mm

Schrankenantrieb

Elektro-mechanischer Schrankenantrieb direkt mit Schneckengetriebe, im Ölbad laufend, gekoppelt.
Endschalter, einstellbar, für Endstellungen.
Einstellbare Rutschkupplung, eingestellt auf die zulässige Schließkraft.
Kraftübertragung von der Getriebewelle zum Schrankenbaum über eine Führungsstange.
Anschlußspannung 230 Volt, 50 Hz
Motorleistung 0,18 Kw
Betriebstemperatur -25 bis + 50 Grad
Bei Stromausfall ist der Baum nach Lösen der Schraube an der Rutschkupplung (von außen über Öffnung in der Haube zugänglich) mittels einer 8-er Imbusschraube von Hand anhebbar.
Es wird empfohlen, auch den Hauptschalter in 0-Stellung zu bringen, um bei Stromrückkehr Unfälle zu vermeiden.
(Achtung: die Feuerwehrzufahrtsmöglichkeiten sind mit der örtlichen Feuerwehr abzuklären!).

Steuerung

( SPS-mikroprozessorgestützt)
Alle elektrischen Komponenten, einschließlich 1 Hauptschalter, mit Ausnahme von Motor und Endschaltern, sind innen an der Schrankengehäusetür montiert und mittels Kabelsteckern ausgeführt.
2-poliger geerdeter Schukostecker an der Rückwand des Schrankengehäuses für den Anschluß an die Stromversorgung. Statusrelais und Sockel für den Anschluß eines 2-Kanal-Detektors.
Steuerspannung: 24 V dc Gleichstrom
Funktion: " AUF - HALT - ZU "

Befehlsgeber

1 Stück Drucktaster ,auf Putz zum Einbau im Gebäude.
Externe Anschlußgeräte mit max. 500 mA.

Schliesskantensicherung

Im Kollisionsfall wird die Baumbewegung durch die Rutschkupplung, eingestellt auf die zulässige max. Schließkraft, unterbrochen. Elektrische Schließkantensicherung ist dadurch nicht notwendig.

Korrosionsschutz

Alle Bauteile, soweit nicht aus Edelstahl bzw. anders beschrieben, wartungsfrei, weitgehend kratz-, stoß- und schlagfest, witterungs-, UV- und temperaturbeständig gegen Öle, Fette und alle chemischen Konzentrationen der Atmosphäre durch Langzeit-Korrosionsschutz. Verzinkte Zubehö rteile sind vor Beendigung der Montagearbeiten mit kalthärtendem Kunststoff zu überziehen.

Langzeit-Korrosionsschutz-Aufbau (Dicke mind. 250 mµ)
Stahloberfläche metallblank strahlen nach Norm SIS 055900 in der Stufe SA3 (höchste Strahlgüte).
Verzinkung mit Reinzink nach aktueller DIN-Vorschrift, Polyester-Kunststoffbeschichtungen, mehrstufig, elektrostatisch auftragen und thermisch aushärten, in den Standard-RAL-Farbtönen: rot-weiß.

Der Korrosionsschutz muß den Prüfungen mit Kondenswasser-Wechselklima bei schwefeldioxydhaltiger Atmosphäre DIN 50018 mit Sprühnebel bei Anreicherung von Natriumchloridlösungen DIN 50021 standhalten und auch nach 2000 h Gesamtversuchsdauer kein korrosiver Oberflächenangriff an den Prü fkörpern auftreten, Nachweis per Prüfzertifikat.
