Gartentor 1-flügelig » Kombitor « Feuerverzinkt oder Feuerverzinkt und zusätzlich farbbeschichtet
Die 1-flügeligen Gartentore werden wie folgt ausgeliefert! Das umlaufende Rahmenprofil besteht aus Rechteckrohr 60 x 40 mm oder entsprechend anderen statischen Erfordernissen!
Die Torpfosten bestehen in der Regel aus einem Quadratrohr 80x80 mm oder entsprechend anderen statischen Erfordernissen! Die Torpfosten werden ohne Zaunanschluß ausgeliefert. Zaunanschlüße können separat erworben werden.
Die Torfüllung besteht aus einer starken Doppelstabmatte 8+6+8 mm, Maschenweite 50 x 200 mm, welche fest im umlaufenden Rahmen verschweißt ist!
Torbänder sind variabel nach DIN links/rechts und einwärts/auswärts verwendbar.
Gartentor * Öffnungsrichtung * Einsteckschloß * Korrosionsschutz

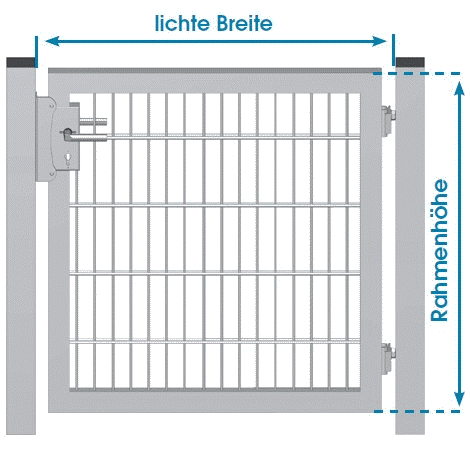

Die Öffnungsmöglichkeit beträgt 180°. Der verzinkte Toranschlag wird an den Anschlagpfosten geschraubt!
Das Einsteckschloss Feuerverzinkt ist in den Schlosskasten vormontiert. Es ist für ein Profilzylinderschloss (PZ) vorgerichtet. Der Profilzylinder inklusive drei Stück passenden Schlüsseln ist im Lieferumfang nicht enthalten.
Oberflächenbehandlung Die Toranlagen sind Feuerverzinkt und auf Wunsch zusätzlich farbbeschichtet. Die Standardfarben sind RAL6005 moosgrün sowie RAL7016 anthrazit.
Die Torgriffe bestehen aus Aluminium.
Kombitor (KT) mit Rahmen KT selber bauen
| Schritt 1 Fundament anlegen!  |
Schritt 2 Torkloben-Montage!  |
Schritt 3 Torschloss-Montage!  |
Schritt 4 Torfeststeller 2-flgl. Tore!  |
Schritt 5 Zaunanschluss!  |
Schritt 6 Reinigung / Wartung!  |
|---|
Kombitor KT selber bauen
Aufbauzeit ca. 2 Stunden
Sie möchten ein Kombitor KT selber bauen. Der Beton in den Fundamentlöchern wird festgestampft und sollte je nach Güte ca. 24 Stunden abbinden.
Notwendige Bauteile
Kombitor 1-flügelig (Komplettpaket).
Kombitor 2-flügelig (Komplettpaket).
Zaunanschlussschiene oder Winkel Set.
Profilzylinder.
Wasserwaage/Richtschnur.
Akkuschrauber/Schraubendreher.
Gabelschlüssel.
Inbusschlüssel.
Fundament anlegen!

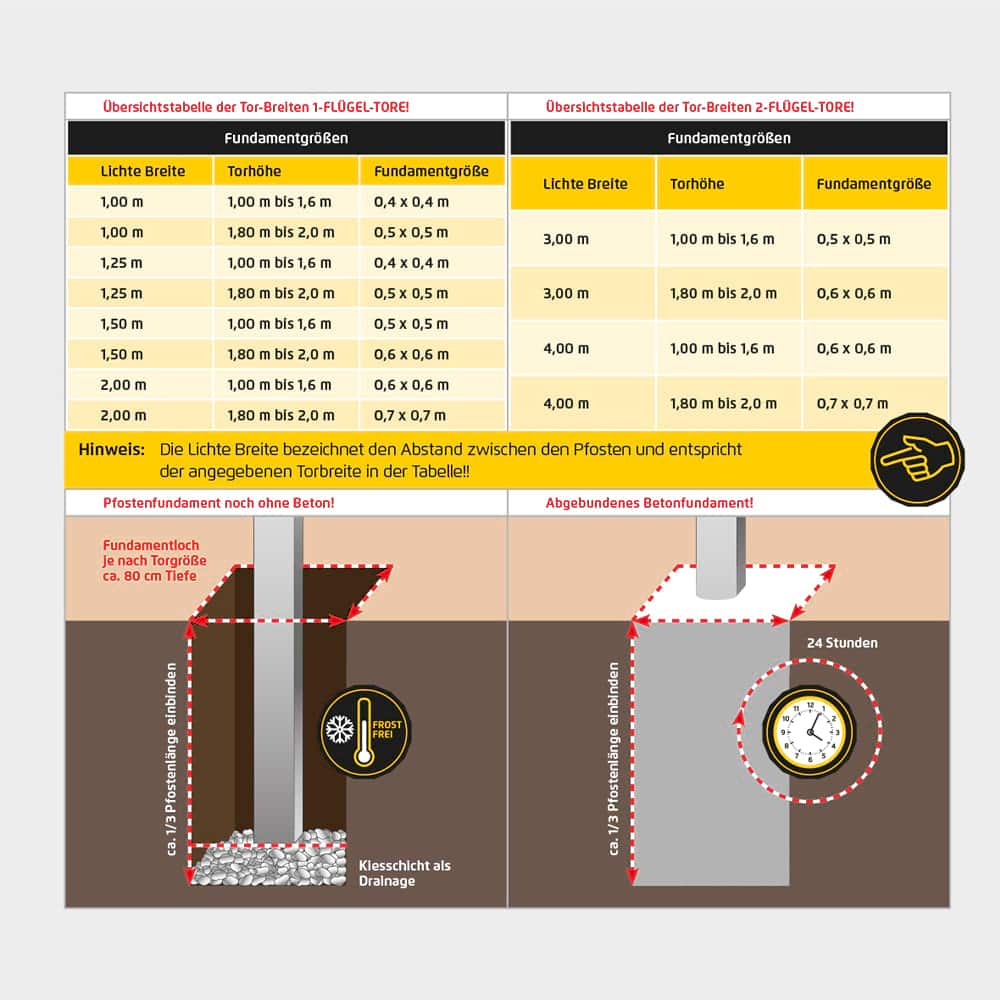

Für die Torpfosten werden frostfreie Löcher (ca. 80 cm tief) ausgehoben.
Die Fundamente entsprechen in ihrer Abmessung der gewählten Torgröße.
Mitte- Mitte Fundament ergibt die Lichte Breite plus 8 oder 10cm (Pfostenstärke).
Die Pfosten werden dann entsprechend der Öffnungsrichtung eingesetzt.
Die Öffnungsrichtung der Tore ist variabel.
Der Beton in den Fundamentlöchern wird festgestampft und sollte je nach Güte ca. 24 Stunden abbinden.
Eventuell können die Pfosten noch mit Latten und Schraubzwingen gegen das Erdreich abgestützt werden um zu verhindern dass sie sich zur Seite neigen.

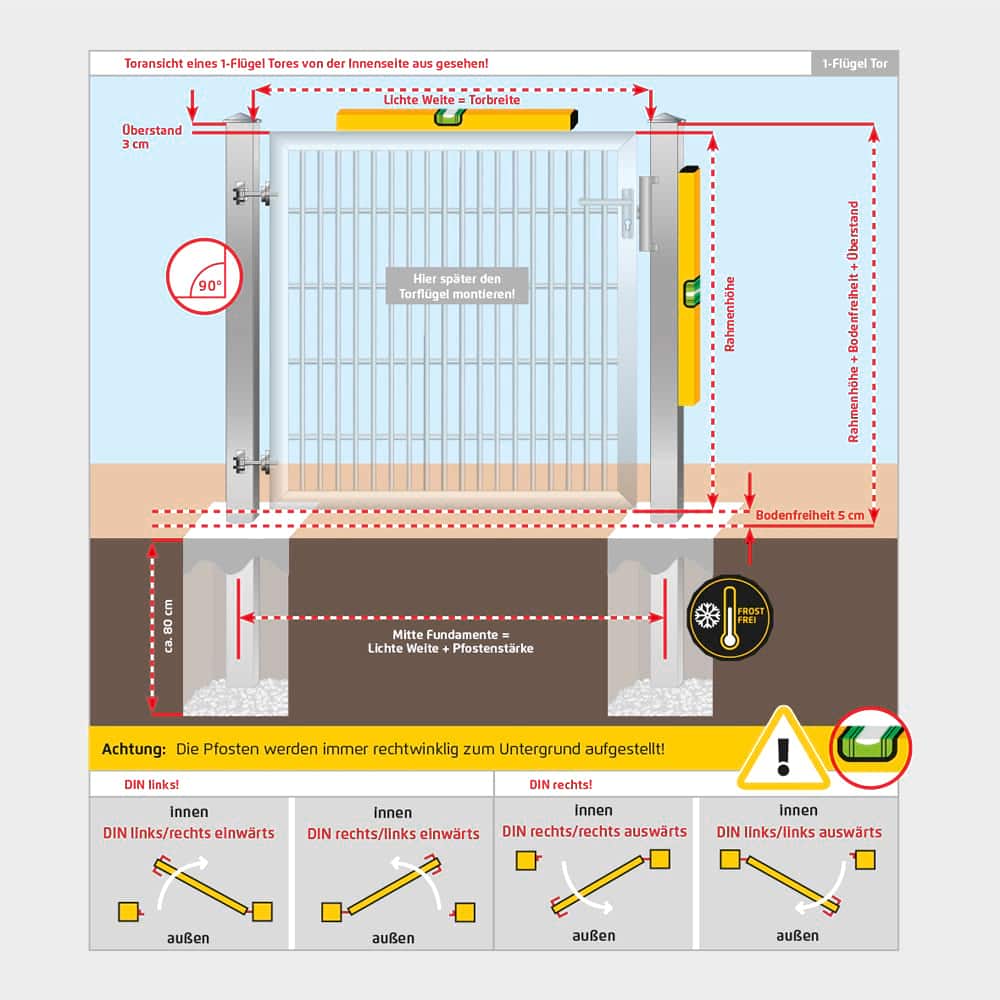

Bevor Sie das neue Tor montieren müssen Sie die Öffnungsrichtung festlegen, je nachdem ob das Tor nach Innen oder nach Außen geöffnet werden soll.
Bei den Kombitoren KT ist die Öffnungsrichtung variabel.
Je nach Anschlagart, bzw. der Seite an der sich die Bänder befinden unterscheidet man links oder rechts öffnende Tore.
Sind die Bänder auf der linken Seite des Tores handelt es sich um die Toröffnung DIN links (der Anschlag ist links).
Sind die Bänder auf der rechten Seite, ist es die Toröffnung DIN rechts (der Anschlag ist rechts).
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/einfahrtstor-einbetonieren-detail.jpg
Torkloben-Montage!

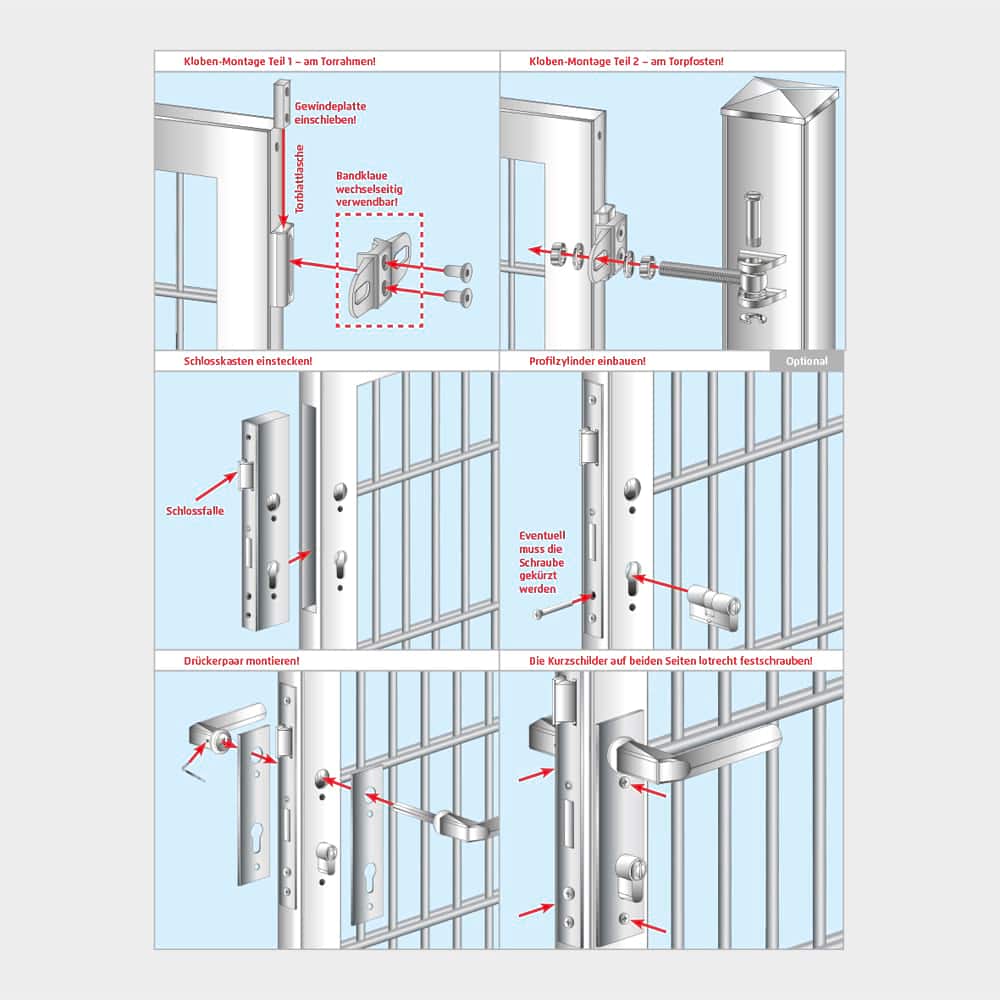

Zuerst wird die Gewindeplatte in die am Torrahmen vorhandene Torblattlasche eingeschoben.
Anschließend wird die Bandklaue entsprechend der Öffnungsrichtung mit den Senkschrauben (M10 x 25) und einem 6er Inbusschlüssel in den Torrahmen eingeschraubt.
Die Laschen zur Klobenaufhängung sind im Tor fest eingeschweißt.
Die Torblätter werden jetzt, wie in der Abbildung 12 dargestellt, mit dem Torpfosten verbunden um danach das Tor darin einzuhängen.
Der Gelenkbolzen wird durch den Kloben und die Torlaschen geschoben und mit einer Unterlegscheibe und einer Sicherungsscheibe am Gewinde versehen.
Der Abstand zwischen dem Torrahmen und dem Pfosten muss noch justiert werden, damit das Tor beim Schließen nicht verklemmt.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/doppelstabmattentor-einfluegelig-detail.jpg
Torschloss-Montage!
Zuerst wird der Schlosskasten in den Torrahmen eingesteckt und mit den mitgelieferten Schrauben im Rahmen verschraubt.
Die Schlossfalle kann im eingebauten Zustand mit einer Zange herausgezogen und entsprechend der Öffnungsrichtung gedreht werden.

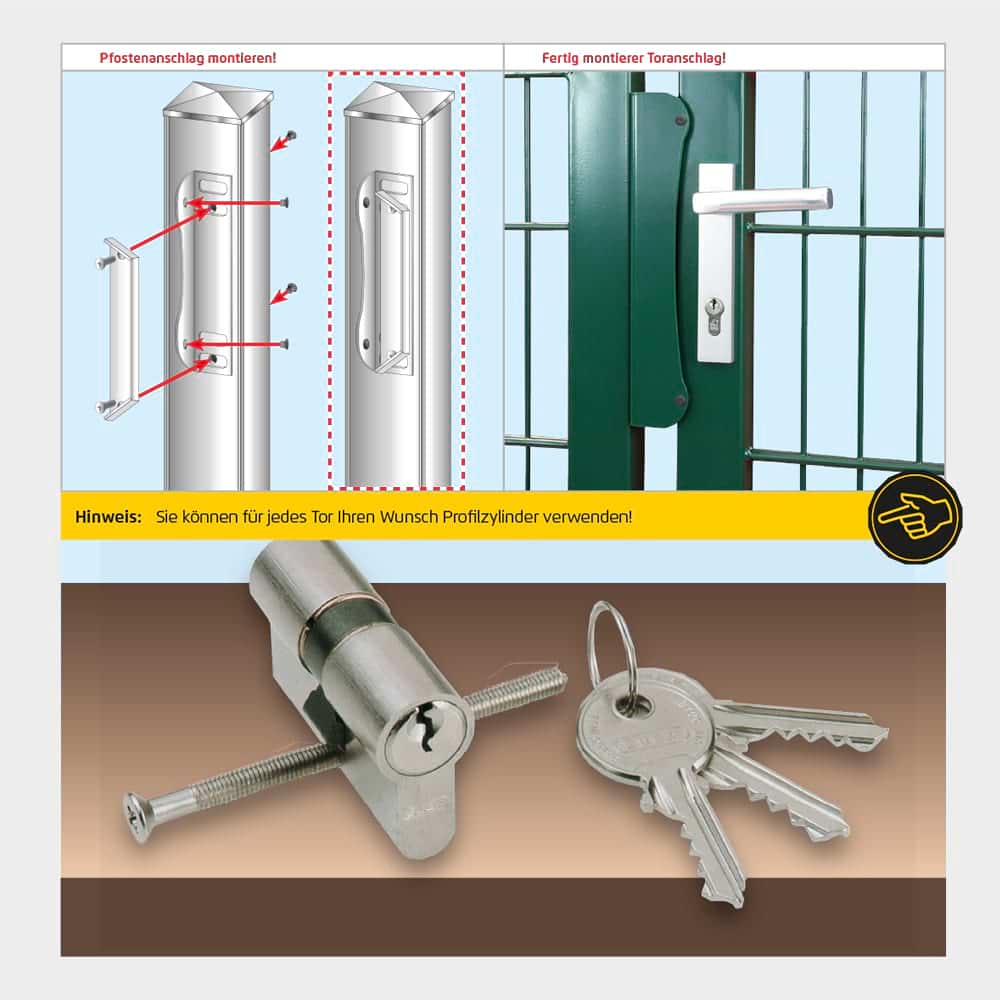

Dann wird ein Profilzylinder (nicht im Lieferumfang enthalten) montiert und im Schlosskasten eingeschraubt (Schraube dazu entsprechend kürzen).
Nach der Montage des Profilzylinders kann das Drückerpaar montiert werden.
Es wird zusammen mit den Kurzschildern von außen nach innen durch die Vierkantöffnung des Schlosses geschoben.
Die Kurzschilder dabei über den Profilzylinder setzen und das Drückerpaar innen auf einer Seite mit einem Inbusschlüssel festziehen.
Die Kurzschilder halten oben durch den Drücker und durch eine Schraube.
Unten werden sie im Torrahmen ebenfalls fest verschraubt.
Der Toranschlag wird entsprechend der Öffnungsrichtung des Tores mit Linsenschrauben M8 x 30 und Inbusschlüssel an den Torpfosten montiert.
In den Anschlagwinkel werden Gummipuffer eingedrückt, um beim Schließen den Stoß des Torflügels auf den Anschlagwinkel abzufedern.
Zum Schluss wird eine Feinjustage vorgenommen um ein Klappern des Tores zu verhindern.
Unbenutzte Öffnungen am Tor werden mit Gummistopfen verschlossen.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/tor-doppelstabmatte-zweifluegelig-detail.jpg

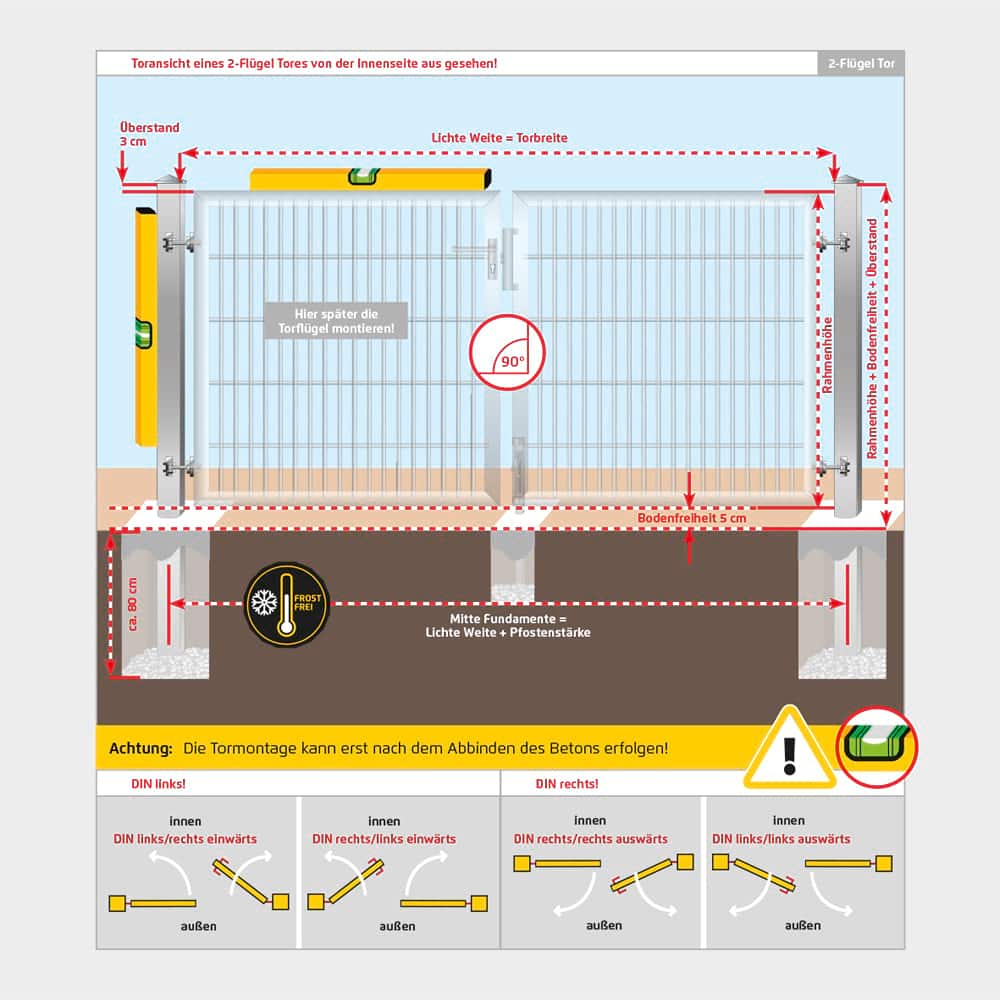

Torfeststeller bei zweiflügeligen Toren!
Sie können das Tor mit unterschiedlichen Torfeststellern ausstatten, damit es nach dem Öffnen nicht wieder zufallen kann.
Ein Torfeststeller ist im Lieferumfang enthalten.
Ihr Tor kann auch zu einem späteren Zeitpunkt noch nachträglich mit einem Torfeststeller ausgestattet werden.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/schweres-gartentor-befestigen-detail.jpg
Zaunanschluss!

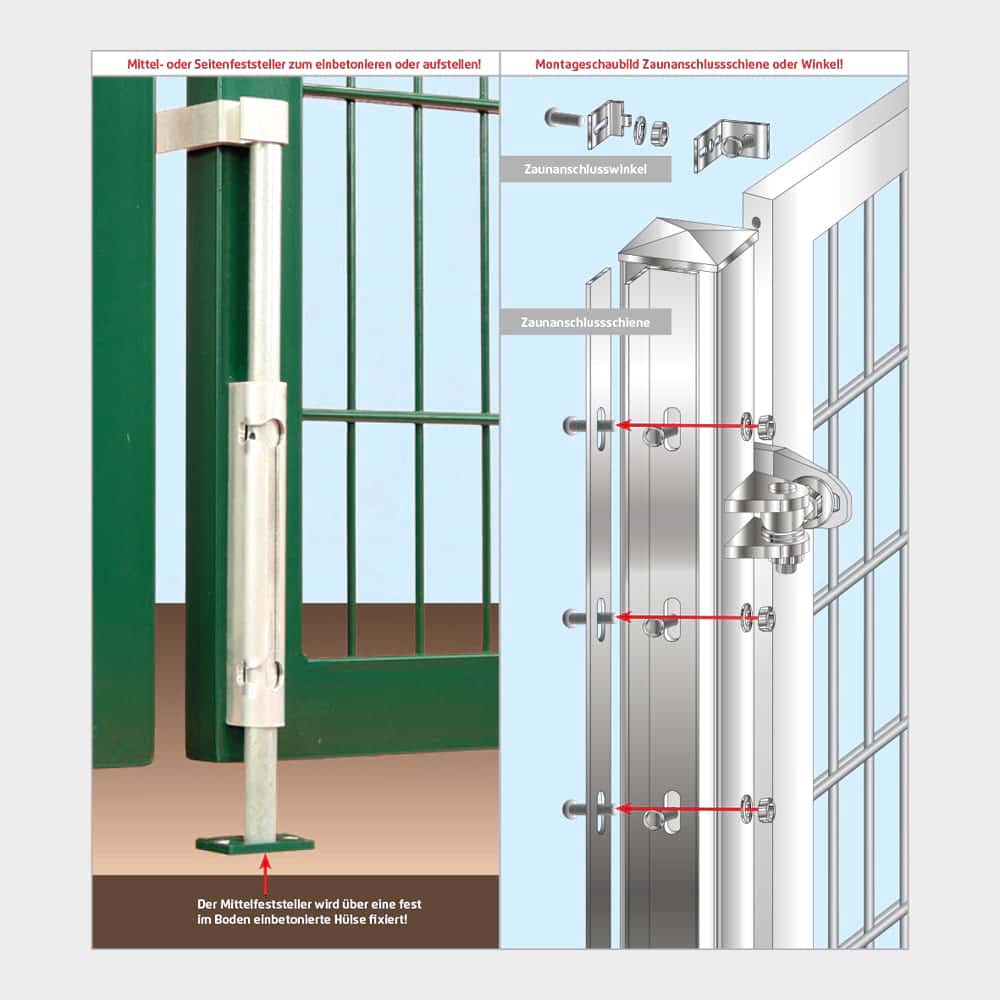

Die Anschlussschiene wird an den Pfosten montiert und das Zaungitter mit einer Abdeckschiene daran fest geschraubt.
So entsteht ein durchgehender gerader und stabiler Abschluss.
Kostengünstiger lassen sich die Zaungitter mit kurzen Zaunanschlusswinkeln montieren, die ebenfalls an die Pfosten angeschraubt werden.
Die Gitter werden darin umklammert und stabil an mehreren Punkten in der Höhe gehalten.
Je höher die Zaungitter desto mehr Winkel werden benötigt.
https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/gartentor-beschlag-montieren-detail.jpg
Tor Reinigung und Wartung!
Sofort nach der Montage sollten alle Überreste von Putz, Beton und Farbspritzern vom Metall entfernt werden.
Dabei nur weiche Tücher oder Schwämme verwenden und starkes Reiben vermeiden.
Bei leichten Verschmutzungen mit kaltem oder lauwarmem Wasser und geringem Zusatz pH-neutraler nicht scheuernder Reinigungsmittel reinigen.
Bei hartnäckigen Verschmutzungen wie Fette und Öle kann eine Reinigung mit aromatenfreien Benzinkohlenwasserstoffen erfolgen.
Vorher an nicht sichtbaren Stellen prüfen und keine langen Einwirkzeiten benutzen und unmittelbar mit klarem kaltem Wasser nachspülen.
Keine sauren oder stark alkalischen Reinigungs- und Netzmittel einsetzen.
Keine organischen Löse wie Ester, Ketone und Alkohole aufbringen.
Die maximale liegt bei einer Reinigungsmitteltemperatur von 25°C.
Keine Dampfstrahl- oder Hochdruckgeräte verwenden.
Die Lebensdauer des Einsteckschlosses lässt sich durch regelmäßiges Schmieren mit einem harzfreien Maschinenöl wesentlich verlängern.
Je nach Beanspruchung sollte die Wartung halbjährig aber mindestens einmal im Jahr durchgeführt werden.
Achtung!
Den Schließzylinder bitte nur mit dem vom Hersteller vorgegebenen Mittel warten.
Niemals mit Öl schmieren!
Um eventuelle Beschädigungen zu vermeiden empfehlen wir in regelmäßigen Abständen den festen Sitz der Verschraubungen und des Zylinders zu prüfen.
Zum Erhalt Ihrer pulverbeschichteten Produkte ist eine regelmäßige Pflege notwendig.
Im Außenbereich können sich sonst nach einiger Zeit Verwitterungserscheinungen wie Glanzverlust und leichte Einfärbungen auf dem Metall zeigen.
Eine regelmäßige Reinigung schützt Ihr Tor vor schädlichen Ablagerungen wie Schmutz und Staub.
Je nach der geografischen Lage des Standortes und der dort vorherrschenden Luftverschmutzung richtet sich die Häufigkeit in der das Tor gereinigt werden sollte.
Finden Sie weitere hilfreiche Hinweise in unserer Montageanleitung Kombitore KT.
