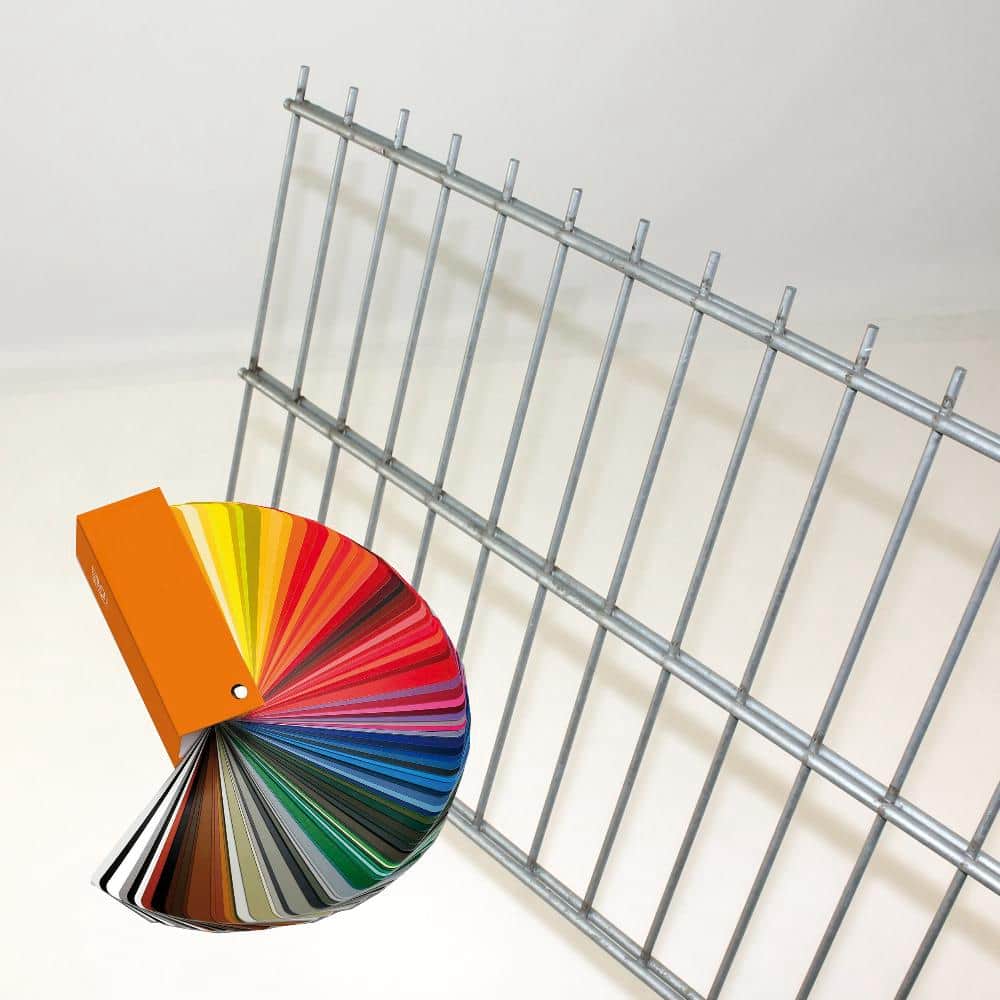

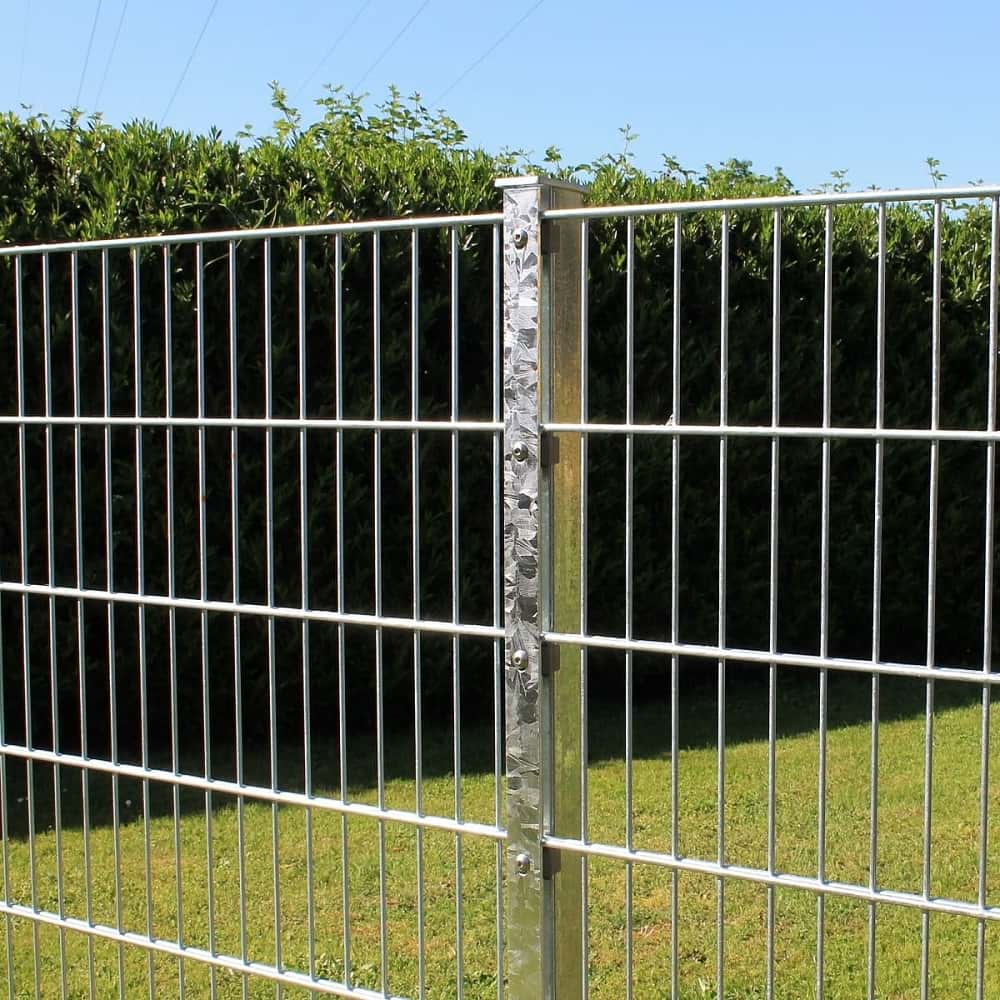

Doppelstabmattenzaun * Gitterzaun 8+6+8 (starke Ausführung)

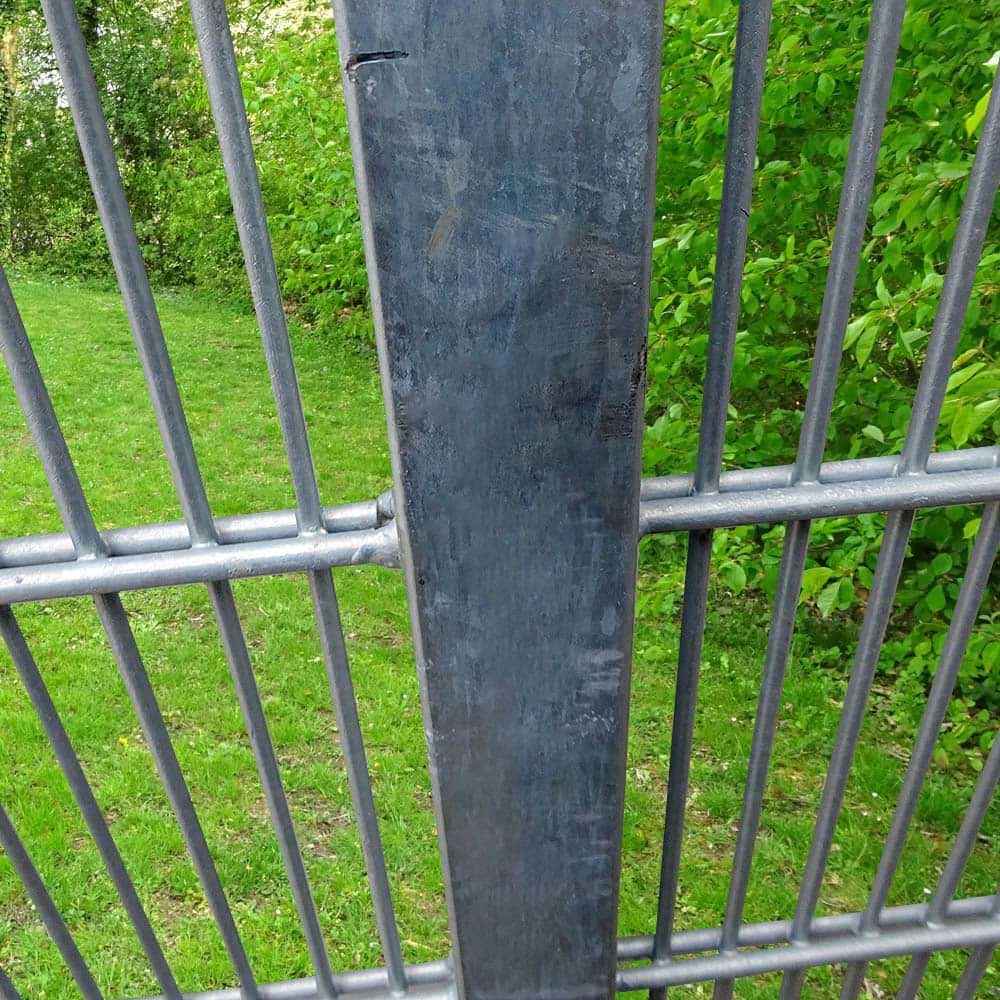

Doppelstabmattenzaun die maße und Höhen

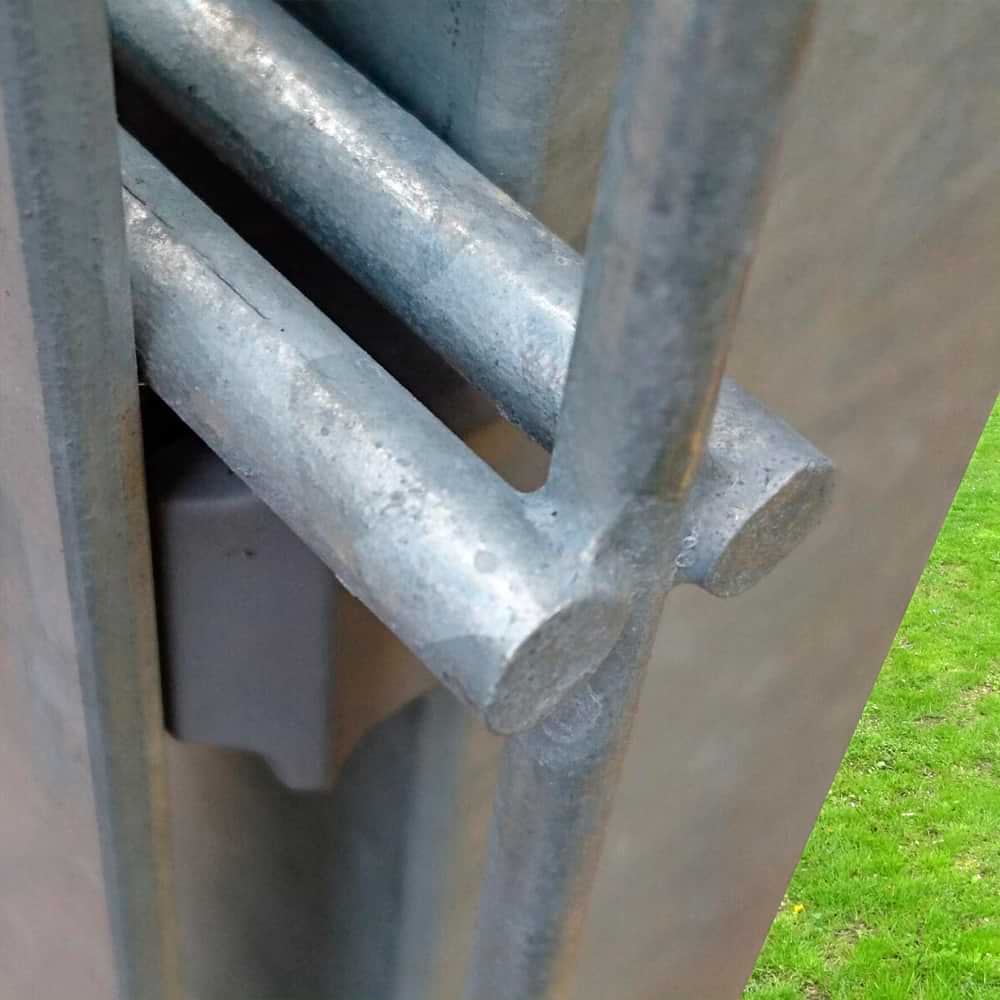

Gitterstabmattenzaun

Die Kennzahlen 8/6/8 im Zusammenhang mit Doppelstabmattenzaun definieren die Stärke der Stahlstreben. Die waagerechten Streben sind 8 mm und die senkrechten 6 mm dick. Er eignet sich besonders gut für den Industrie und Gewerbebereich. Die Kombination aus Sicherheit und Sichtschutz macht ihn jedoch auch im Privatbereich interessant. Durch seine massive Verarbeitung und sein hochwertiges Material verhindert er fremdes Eindringen in das umzäunte Grundstück. Verschiedene Zubehörteile, wie z.B. Fahrradständer, Blumenkastenhalter und diverse andere praktische Tools wie Halterungen für Satellitenschüsseln, Müllsäcke etc. machen ihn gleichzeitig zu einem vielseitigen Helfer im Garten. Die Halterungen lassen sich ohne großen Aufwand, jederzeit an die Gittermatten montieren, an eine andere Stelle versetzen und wieder entfernen. Die Gittermatten sind 2510 mm breit und in unterschiedlichen Höhen und Oberflächen lieferbar. Unsere Doppelstabmatten werden aus pulverbeschichtetem Stahl hergestellt und sind feuerverzinkt nach DIN EN ISO 1461 oder verzinkt nach DIN EN 10244-2 + pulverbeschichtet RAL 7016 (anthrazit) oder RAL 6005 (grün). Andere Farben auf sind Anfrage möglich.

Gitterstabmattenzaun Montageanleitung zu Stabgitterzaun Zaunerhöhung, Pfostenverlaengerung, Zaunaufsatz

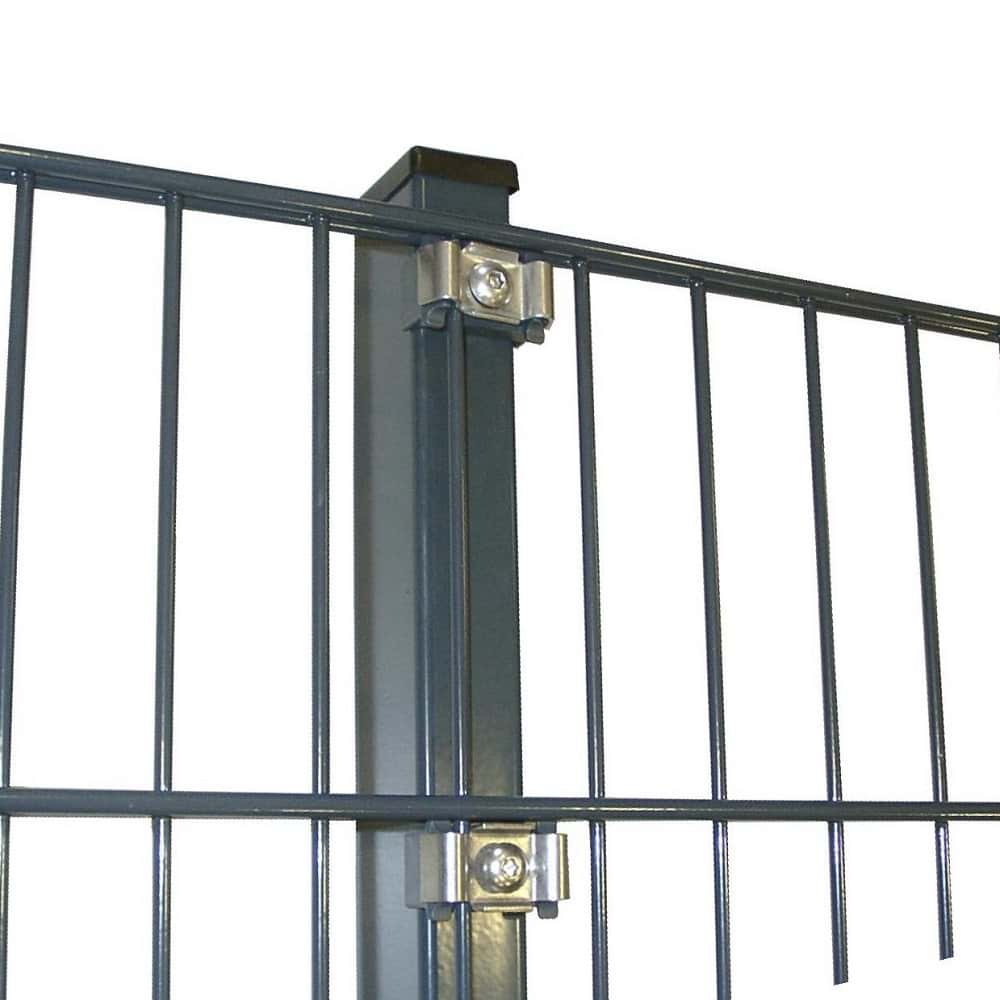

Gitterstabmattenzaun Pfosten

Die Pfosten bestehen aus Rechteckstahlrohren mit werksseitig vormontierten Kunststoffhalterungen. Diese dienen gleichzeitig als Montagehilfe für die Gitterelemente wie auch zur Geräuschdämpfung des gesamten Zaunes. Zu diesem Gittermattensystem gibt es HS (High Security) Zaunpfosten, die auf der Montageseite mit einer Abdeckleiste ausgestattet sind, um die Gitter vor unbefugter Entnahme zu schützen und das System so optisch eleganter Aussehen lassen. Mit unseren Pallas Pfosten können die Doppelstabmatten stufenlos am Pfosten montiert werden. Durch spezielle Zaunanschlussleisten, Wandanschlußschienen ist es möglich die Gittermatten an Pfosten zu montieren, die nicht zu diesem System gehören.

Doppelstabmattenzaun * Gitterzaun 8+6+8 (starke Ausführung)

Zaunsystem "Doppelstabmatte * Gitterzaun 8+6+8"


Tabelle lässt sich horizontal scrollen

Gitterpfosten mit Abdeckleiste Toranlagen "leicht"
Ausführung
der Gitter
Ausführung
der Pfosten
Gitterhöhe Maschenweite
50 x 200 mm
Mittelpfosten
60x40x2,0mm
Eckpfosten
60x40x2,0mm
1-flügelig
Breite 1000 mm
1-flügelig
Breite 1500 mm
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1300 mm
808 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 0,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 0,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1500 mm
1008 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 1 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1800 mm
1208 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 1,20 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,20 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2000 mm
1408 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 1,40 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,40 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm
Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2200 mm
1608 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 1,60 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,60 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2400 mm
1808 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 1,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
8+6+8 mm
Pfosten mit
Abdeckleiste
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2600 mm
2008 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL 6005
----
+ RAL 7016
----
Farbkarte
Zauntor 1 x 2 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 2 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016

Zaunsystem "Doppelstabmatte * Gitterzaun 6+5+6"


Tabelle lässt sich horizontal scrollen

Gitterpfosten mit V2A-Laschen Toranlagen "leicht"
Ausführung
der Gitter
Ausführung
der Pfosten
Gitterhöhe Maschenweite
50 x 200 mm
Mittelpfosten
60x40x2,0mm
Eckpfosten
60x40x2,0mm
1-flügelig
Breite 1000 mm
1-flügelig
Breite 1500 mm
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1300 mm
808 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 0,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 0,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1500 mm
1008 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 1 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 1800 mm
1208 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 1,20 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,20 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2000 mm
1408 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 1,40 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,40 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm
Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2200 mm
1608 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Preisinfo €
Farbauswahl
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 1,60 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,60 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2400 mm
1808 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 1,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 1,80 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Gitterbreite
2500 mm

Gittertyp
6+5+6 mm
Pfosten mit
Klemmplatten
Abmessung
60x40x2,0 mm
Pfostenlänge
ca. 2600 mm
2008 mm Gitterzaun
feuerverzinkt

----
Doppelstabmatte
Moosgrün RAL6005

----
Stahlmattenzaun
Anthrazit RAL7016

----
Preisinfo Gitter €
mit Farbauswahl
Zaunpfosten
Feuerverzinkt

----
+ grün beschichtet
----
+ anthrazit beschichtet
----
Farbe nach RAL
Eckpfosten
Feuerverzinkt

----
+ RAL6005
----
+ RAL7016
----
Farbkarte
Zauntor 1 x 2 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016
Zauntor 1,50 x 2 m
Feuerverzinkt

----
+ Moosgrün RAL6005
----
+ Anthrazit RAL7016

Tipps zur Montage um einen Doppelstabgitterzaun zu setzen

Schritt 1

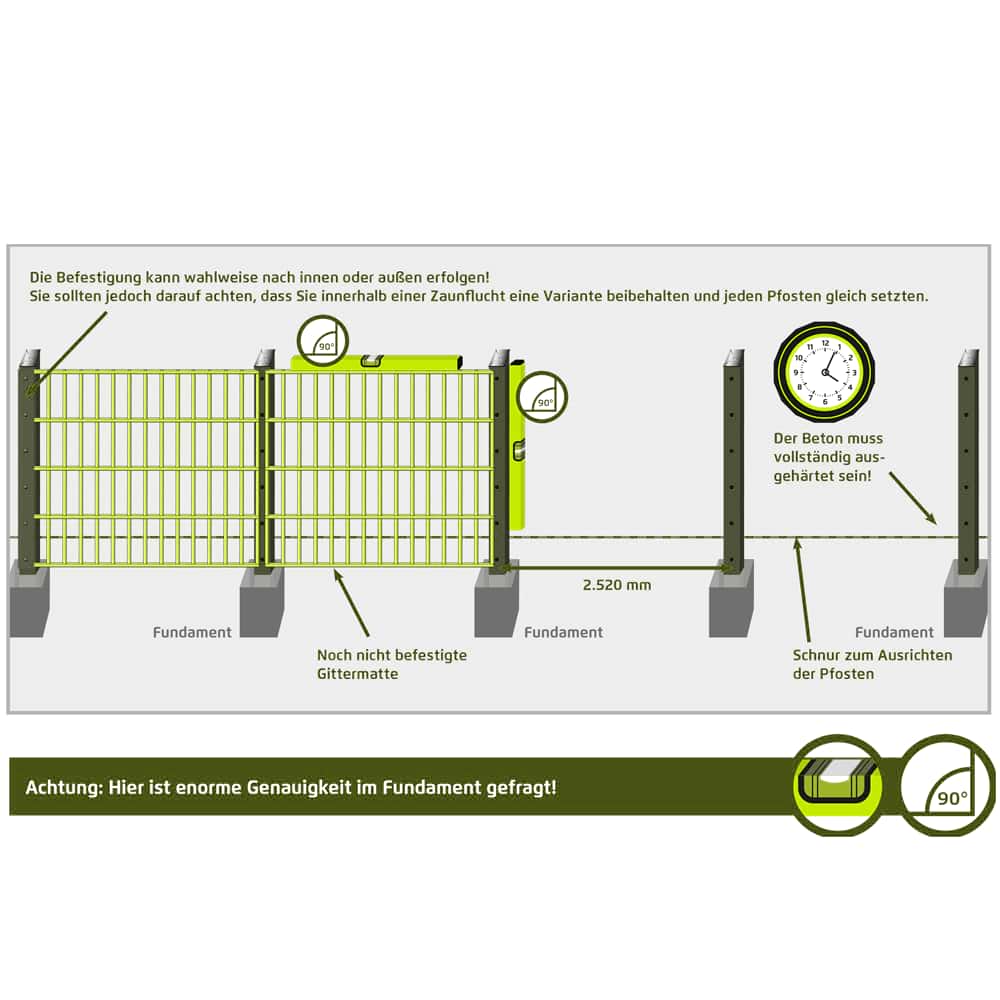

Doppelstabgitterzaun Montage setzen tipps
Schritt 2
Doppelstabmattenzaun Pfosten zum einbetonieren
Schritt 3

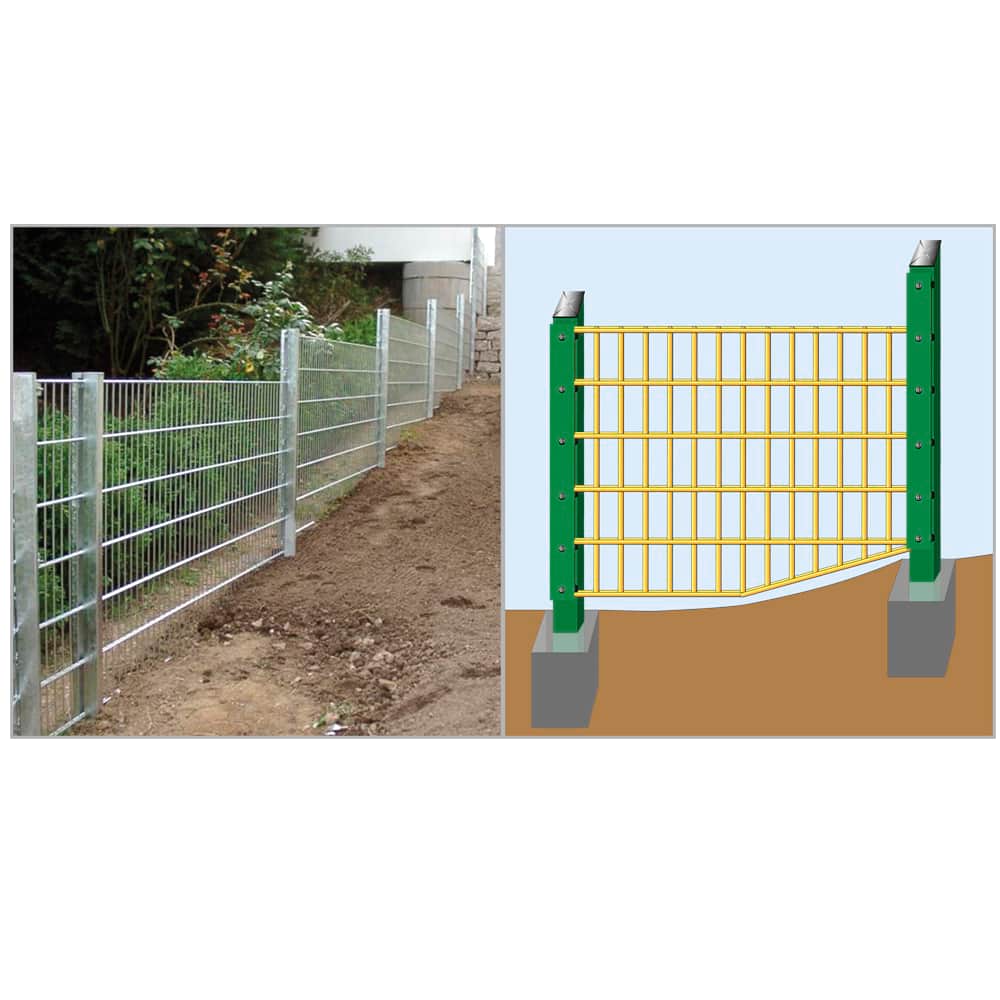

Doppelstabmatten in Hanglage schräg montieren
Schritt 4
Eckpfosten oder Doppelstabmatte um ein Eck biegen
Schritt 5

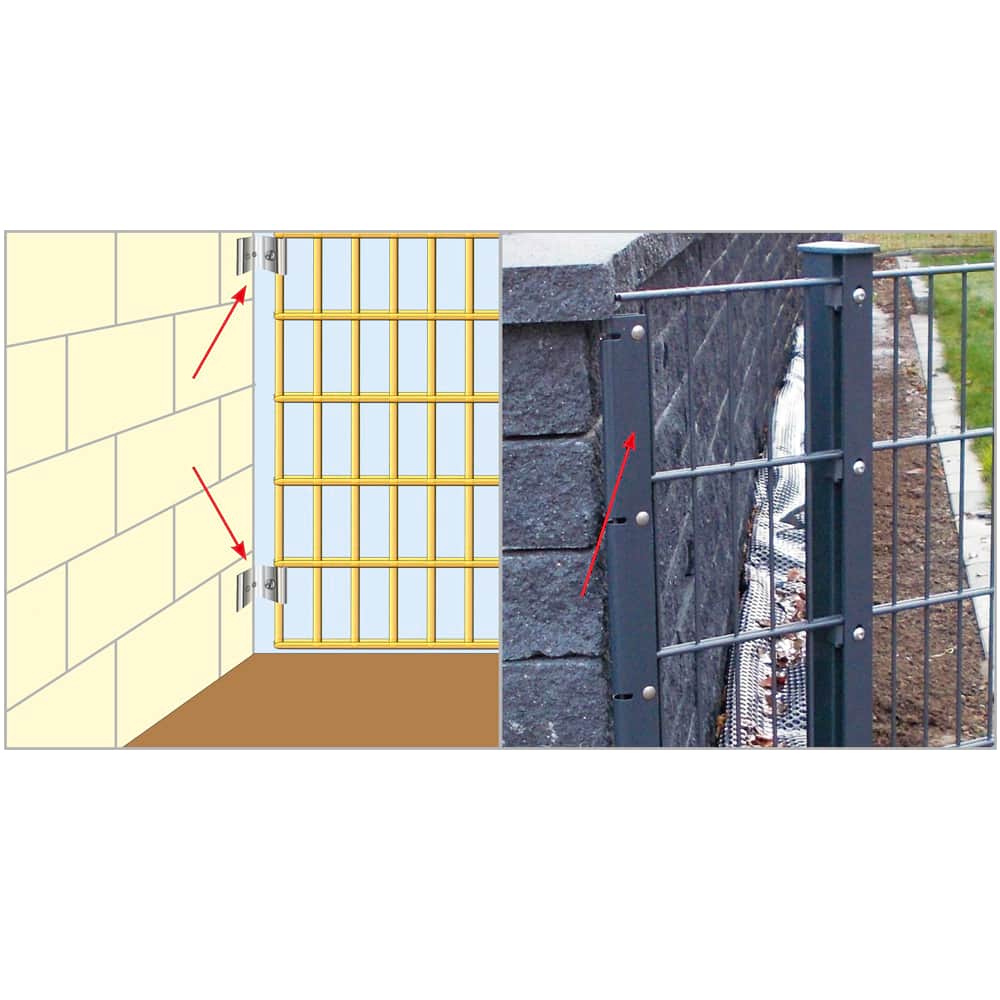

Wandanschlusswinkel für einen Doppelstabmattenzaun
Schritt 6
Zaunanschlusswinkel für Doppelstabmatten
Montagetipps um einen Doppelstabgitterzaun zu setzen.
Aufbauzeit ca. 6 Stunden
Sie möchten einen Doppelstabmattenzaun selber bauen
Notwendige Bauteile
Die Gittermatte(n)
Die Zaunpfosten
Schaufel

Ausheben der Fundamente

Zunächst finden und markieren Sie die, für den Zaunverlauf relevanten Grenzpunkte auf dem Grundstück. Obwohl so ziemlich jeder Zaun von außen verschraubt wird sollte es so sein, dass jeder Zaun zu jeder Zeit von innen demontierbar ist. Nachdem Sie die Grenzpunkte mit einem Eisenstab markiert haben ziehen Sie eine Schnur entlang des geplanten Zaunverlaufes. Beim einbetonieren der Pfosten werden diese fluchtgerecht an dieser Schnur ausgerichtet. Zeichnen Sie nun die Fundamentlöcher (Achsabstand 2520 mm) an und graben Sie die Fundamente frosttief aus. Die Fundamentgröße entspricht in den meisten Fällen einer Größe von 30 x 30 x 60 - 80 cm. Bei einer zu geringen Fundamenttiefe kann das Fundament im Winter durch den Frost unterwandert und so nach oben gedrückt werden und bei anschließend einsetzenden wärmeren Temparaturen die Standfestigkeit der Pfosten gefährden.
https://www.draht-driller.de/seite/bilder/doppelstabgitterzaun-montage-setzen-tipps.jpg

Gittermatten montieren

Die Pfostentypen I (HS) und Typ II (MS) haben die erste Gittermattenhalterung in 3cm Höhe (ab Oberkante Pfosten), die nächste Halterung kommt beim Typ I PFosten in 20cm bzw. beim Typ II Pfosten in 40cm. Die letzte Halterung befindet sich immer passend zur Gitterhöhe. Bei den HS Pfosten werden die Gittermattenhalter, acuh Geräuschdämmer genannt) alle 20cm vormontiert. Die Gittermatten auf den obersten Geräuschdämmer auflegen und gerade an den Pfosten drücken. Jetzt liegt der oberste Stab der Matte auf dem obersten Geräuschdämmer und der unterste Stab unter dem letzten Geräuschdämmer. Nach dem Einhängen der Zaunmatte verschrauben Sie den Zaun mittels der mitgelieferten Flachschiene. Beim Typ II Pfosten befestigen Sie die Gittermatte über die Schmetterlingshalter.
https://www.draht-driller.de/seite/bilder/doppelstabmattenzaun-pfosten-einbetonieren.jpg

Gittermatten dem Gelände anpassen

Bei steileren Hängen bietet es sich an mit kürzeren Matten zu arbeiten und die Pfosten, ebenso im verkürzten Abstand, dabei etappenweise weiter nach oben zu versetzen. Möchten Sie dabei eine Matte unten schräg abschneiden, parallel zum Gefälle, bietet es sich an die abgeschnittenen Gitterstäbe wieder mit einem nachträglich eingeschweißten Stab zu verbinden. Das ist als Sonderfertigung möglich. Bei allen Schnitten an der Gittermatte müssen Sie die Schnittstellen, um einen sicheren Korrosionsschutz zu erhalten, mit Zinkspray nachbehandeln bzw. die Enden mit Zinkstaubfarbe ordentlich abtupfen. Möchten Sie die Gitter in Ihrer Originallänge anbringen gibt es auch die Möglichkeit sie teilweise in die Steigung des Hanges einzugraben. Wenn das Gefälle nicht allzu steil ist, ist diese Vorgehensweise sinnvoll und gewährleistet so das niemand unter dem Zaun hindurch schlüpfen kann (Unterkriechschutz). Dabei werden die Pfosten Stück für Stück höhenversetzt einbetoniert und die Gitter an einem Pfosten ganz oben angebracht und am nächsten Zaunpfsoten eine Stufe darunter. (Abtreppung)
https://www.draht-driller.de/seite/bilder/doppelstabmatten-hanglage-schraeg-montieren.jpg

Pfostenabstände und Ecklösungen

Die Pfosten im Abstand einer ganzen Gittermatte 2520 mm einbetonieren (Mitte/Mitte - Pfosten). Die Gitter sind nicht flexibel beweglich, ein späteres korrigieren des Abstandes ist nicht mehr möglich bzw. nur noch das kürzen der Matte. Wir bieten Ihnen als Montagehilfe Schablonenstreifen an, welche der Originallänger einer Gittermatte, 2510 mm, entsprechen. Die Streifen sind nur 200 mm hoch und so als Montagehilfe sehr handlich und gut zu gebrauchen. Um die Zaunecken zu realisieren verwenden Sie entweder unsere Eckverbinder oder Sie erzeugen einen Winkel im Zaun indem Sie ein Stück des Gitterstabes von oben bis unten, in einer Reihe herauschneiden. Anschließend können Sie das Gitter in den richtigen Winkel nach innen biegen und eine eventuell beschädigte Verzinkung mit Zink und Farbspray nacharbeiten.
https://www.draht-driller.de/seite/bilder/eckpfosten-doppelstabmatte-biegen-ecke.jpg

Stufenlose Winkel

Mit U-Schienen, die sich stufenlos drehen lassen und an allen Pfostensystemen zu befestigen sind, lassen sich alle Winkel verwirklichen. Auch direkt an der Hauswand oder an einer Mauer. (variabel einstellbar ca. 0°– ca. 180°)
https://www.draht-driller.de/seite/bilder/wandanschlusswinkel-doppelstabmattenzaun.jpg

Mögliche Wandanschlüsse

Zur Befestigung an Mauern und Wänden gibt es verschiedene Lösungen. Unsere Doppelstabmattenzäune sind extrem flexibel und variabel einsetzbar. Sollten Sie ein Grundstück mit vielen Hindernissen einzäunen, wenden Sie sich an unsere Kundenberatung. Durch unsere Beratung können Sie, bei eventuell zu viel geplanten Pfosten oder Gitter, Kosten einsparen.
https://www.draht-driller.de/seite/bilder/zaunanschlusswinkel-doppelstabmatten.jpg
