Legi-Flor-Wandbegrünung"

Bodenanker

aus Quadratrohr 80 x 80 x 3,0 mm mit zwei seitlich angeschweißten Bügeln aus Flachstahl 40 x 5,0 mm und je zwei Bohrungen im Abstand von 200 mm. Befestigung der Rankstützen mit mindestens 4 Stück Schraubverbindungen M12.

Rankstützen und Rankbalken

dreieckiges, an den Ecken abgeflachtes Drahtprofil. Ganz aus 8,0 mm starken, doppeltgezogenen Stahldrähten gefertigt und kreuzweise stark punktgeschweißt. Dieses Drahtprofil ist 190 mm breit und 170 mm hoch. Die 3 breiten Schenkel sind 145 mm lang und die der 3 abgeflachten Ecken haben eine Länge von 50 mm. An jeder der sechs Seiten sind 2 Längsdrähte paarweise angeordnet, so dass an jeder Stelle des so gebildeten Schlitzes die Schrauben des Verbindungszubehörs stufenlos durchgesteckt werden können und eine zug- und druckfeste Verbindung entstehen kann. Die zwei Schenkel und die Basis des Profils sind je ca. 190 mm lang. Der Abstand der umlaufenden dreieckigen, abgeflachten Ringe beträgt 200 mm. Das Rastensystem in allen Dimensionen beträgt 200 mm.

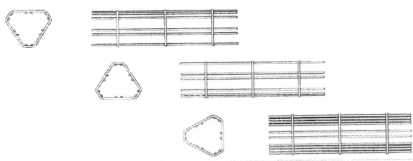

F.P

Rankbalken verstärkt mit folgenden Abmessungen:
Längsdrähte : 12 x Ø 8,0 mm
Querdrähte : 1 x Ø 8,0 mm alle 200 mm
Verstärkung : Ø 8,0 mm
Gewicht : je Meter 7,0 Kg
Abmessungen : von 1000 mm bis 6000 mm im Raster von 200 mm

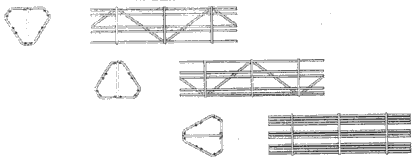

F.P.v

Rankbalken verstärkt mit folgenden Abmessungen:
Längsdrähte : 12 x Ø 8,0 mm
Querdrähte : 1 x Ø 8,0 mm alle 200 mm
Verstärkung : Ø 8,0 mm
Gewicht : je Meter 7,0 Kg
Abmessungen : von 1000 mm bis 6000 mm im Raster von 200 mm

Rankbögen

Rankbögen im Radius von 90° mit folgenden Abmessungen
Radius innen : 542 mm bis 3725 mm
Radius Mittelpunkt : 637 mm bis 3820 mm
Radius außen : 732 mm bis 3915 mm

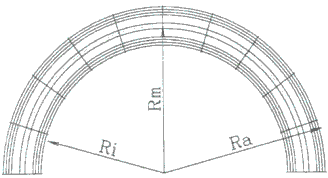

Rankbögen im Radius von 180° mit folgenden Abmessungen
Radius innen : 478 mm bis 1815 mm
Radius Mittelpunkt : 573 mm bis 1910 mm
Radius außen : 668 mm bis 2005 mm
Radius außen : 668 mm bis 2005 mm
alle Bogenmaße im Überblick
