Ranksystem für Kletterpflanzen.

Ranko® Rankanlagen sind als durchdachtes Baukastensystem geeignet einer Vielzahl von Kletterpflanzen Halt zu bieten. Gleichzeitig dienen sie dabei dem Kaschieren einer Mauer oder der Aufwertung Ihres Gartens durch attraktive Laubengänge oder Pavillions. Auch Carports oder Müllplatzeinhausungen können so leicht Begrünt werden und wirken im Gesamtbild des Gartens so nicht störend. Das System stellt sich nahezu allen Anforderungen und liefert immer eine individuelle Einzellösung, so dass Ihren Gestaltungsmöglichkeiten so gut wie keine Grenzen gesetzt sind. Die Anlagen werden deshalb immer nach Kundenwunsch vorgefertigt. Diese vorkonfektionierten und kostengünstigen Ranko® Rankanlagen sind mit einer zusätzlichen Pulverbeschichtung in vielen RAL-Farben erhältlich. Sie haben mit ihrer Stahlstärke von 6–8 mm und einer speziellen Feuerverzinkung nach DIN EN ISO 1461 eine sehr lange Haltbarkeit. Die Teile lassen sich nach dem Baukastenprinzip zusammensetzen und kombinieren und wirken durch die Stahlgitter transparent und luftig. Die Montageteile werden vor der Feuerverzinkung bzw. der Beschichtung in die Rankanlagen eingeschweißt, was eine optimale Stabilität des Rankgerüstes gewährleistet.

Preise für Ranko® Rankanlagen Rankprofile - Rankbalken

Rankprofile, Drahtbalken und Bogenelemente

Ranko® Rankanlagen sind mit Rechteckbalken 165 x 115 mm in einer Drahtstärke von Ø 6,0 mm, oder mit Quadratbalken 165 x 165 mm in einer Drahtstärke von Ø 8,0 mm ausgestattet. Die Ranksäulen Ranko® können durch lose Profilverbinder untereinander verbunden werden. Das empfiehlt sich jedoch nur bei kleineren Aufbauten wie Rosen- oder Anlehnbogen.

Ranksäulen, Rankstützen, quadratisch - Kletterpflanzen

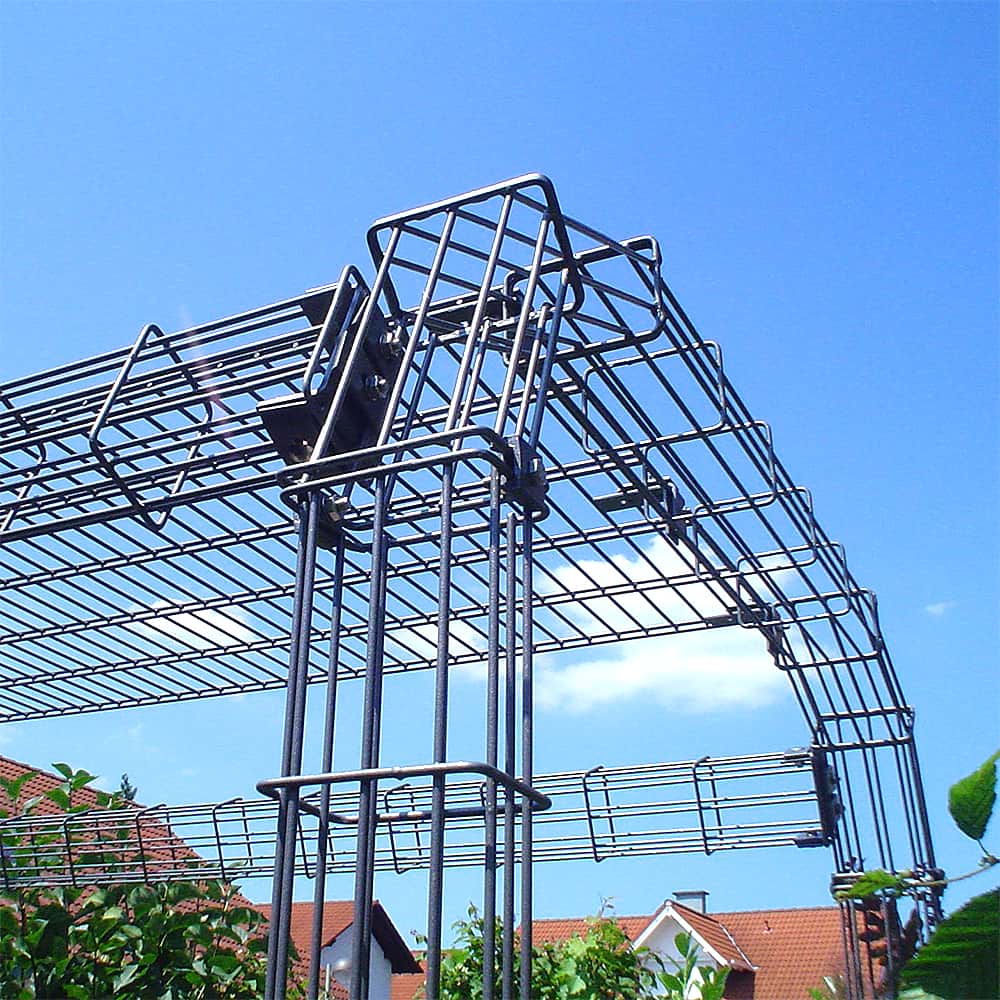

Bei größeren Gerüsten, wie z.B. Pavillons werden die Montageflansche in die Ranksäulen eingeschweißt. Unterschieden wird hier zwischen T-Stoß-Verbindungen, welche bei der Montage von einem Auflagepfosten auf einen stehenden Pfosten verwendet werden und Stirn-Stoß-Verbindung die zum Verlängern von Rankbalken oder dem Anschluss von Bogenelementen Verwendung finden. Bei Stirn-Stoß Verbindungen werden immer zwei Montageflansche benötigt die gegeneinander geschraubt werden. Zur Pfostenmontage dienen spezielle Bodenanker, welche ausreichend im Untergrund verankert werden. Diese sind zum Einbetonieren sowie zum Aufdübeln auf ein bestehendes Fundament lieferbar. Durch einen Angeschweißten Stirn-Stoß und separates Montagematerial können die Rankbalken auch direkt an eine Hauswand, Garage oder auf eine Terrasse an- bzw. aufgeschraubt werden.

Tabelle lässt sich horizontal scrollen

Profillänge Quadratprofil	Quadratprofil 165 x 165 mm	Gewicht	Profillänge Rechteckprofil	Rechteckprofil 165 x 115 mm	Gewicht
--	--	--	606 mm	[15453] verzinkt [15514] in Farbe	1,80 Kg
--	--	--	806 mm	[15533] verzinkt [15515] in Farbe	2,40 Kg
1008 mm	[15474] verzinkt [15533] in Farbe	4,20 Kg	1006 mm	[15455] verzinkt [15516] in Farbe	3,00 Kg
1208 mm	[15475] verzinkt [15534] in Farbe	5,04 Kg	1206 mm	[15456] verzinkt [15517] in Farbe	3,60 Kg
1408 mm	[15476] verzinkt [15535] in Farbe	5,88 Kg	1406 mm	[15457] verzinkt [15518] in Farbe	4,20 Kg
1608 mm	[15477] verzinkt [15536] in Farbe	6,72 Kg	1606 mm	[15458] verzinkt [15519] in Farbe	4,80 Kg
1808 mm	[15478] verzinkt [15537] in Farbe	7,56 Kg	1806 mm	[15459] verzinkt [15520] in Farbe	5,40 Kg
2008 mm	[15479] verzinkt [15538] in Farbe	8,40 Kg	2006 mm	[15460] verzinkt [15521] in Farbe	6,00 Kg
2208 mm	[15480] verzinkt [15539] in Farbe	9,24 Kg	2206 mm	[15461] verzinkt [15522] in Farbe	6,60 Kg
2408 mm	[15481] verzinkt [15540] in Farbe	10,08 Kg	2406 mm	[15462] verzinkt [15523] in Farbe	7,20 Kg
2608 mm	[15482] verzinkt [15541] in Farbe	10,92 Kg	2606 mm	[15463] verzinkt [15524] in Farbe	7,80 Kg
2808 mm	[15483] verzinkt [15542] in Farbe	11,76 Kg	2806 mm	[15464] verzinkt [15525] in Farbe	8,40 Kg
3008 mm	[15484] verzinkt [15543] in Farbe	12,60 Kg	3006 mm	[15465] verzinkt [15526] in Farbe	9,00 Kg

Rankgitter, Rankhilfe aus Metall freistehend für Kletterpflanzen selber bauen

Schritt 1 Rankbalkenfundamente	Schritt 2 Rankbalken Verbindungen	Schritt 3 Quadratische Rankelemente	Schritt 4 Rechteckige Rankelemente	Schritt 5 Muster-Beispiele	Schritt 6 Bedarf an Zulagen

RANKO® Rankanlage aus Metall freistehend für Kletterpflanzen selber bauen

Aufbauzeit ca. 4 Stunden

Sie möchten eine RANKO® Rankhilfe aus Metall freistehend für Kletterpflanzen selber bauen? Für kleinere Aufbauten wie Rosenbogen oder Anlehnbogen ist es ausreichend, die RANKO® Ranksäulen mit losen Profilverbindern untereinander zu verbinden.

Notwendige Bauteile

RANKO® Ranksäule Quadrat.

RANKO® Ranksäule Rechteck.

Profilverbinder.

Verbindungslaschen.

Bodenanker zum Einbetonieren.

Bodenanker zum Aufdübeln.

Gabel-/Ringmaulschlüssel.

Wasserwaage.

Richtschnur.

Spaten/Erdbohrer.

Zinkspray/Frabspray.

Rankbalkenfundamente

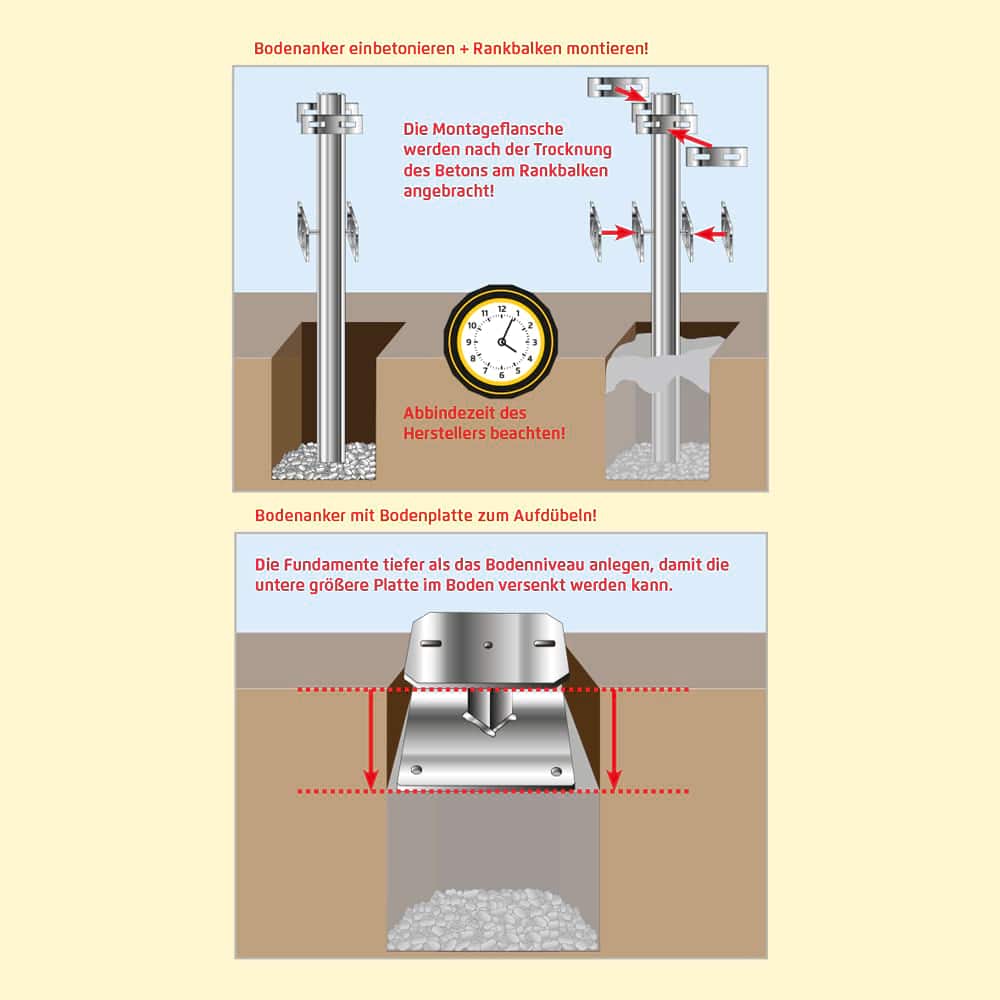

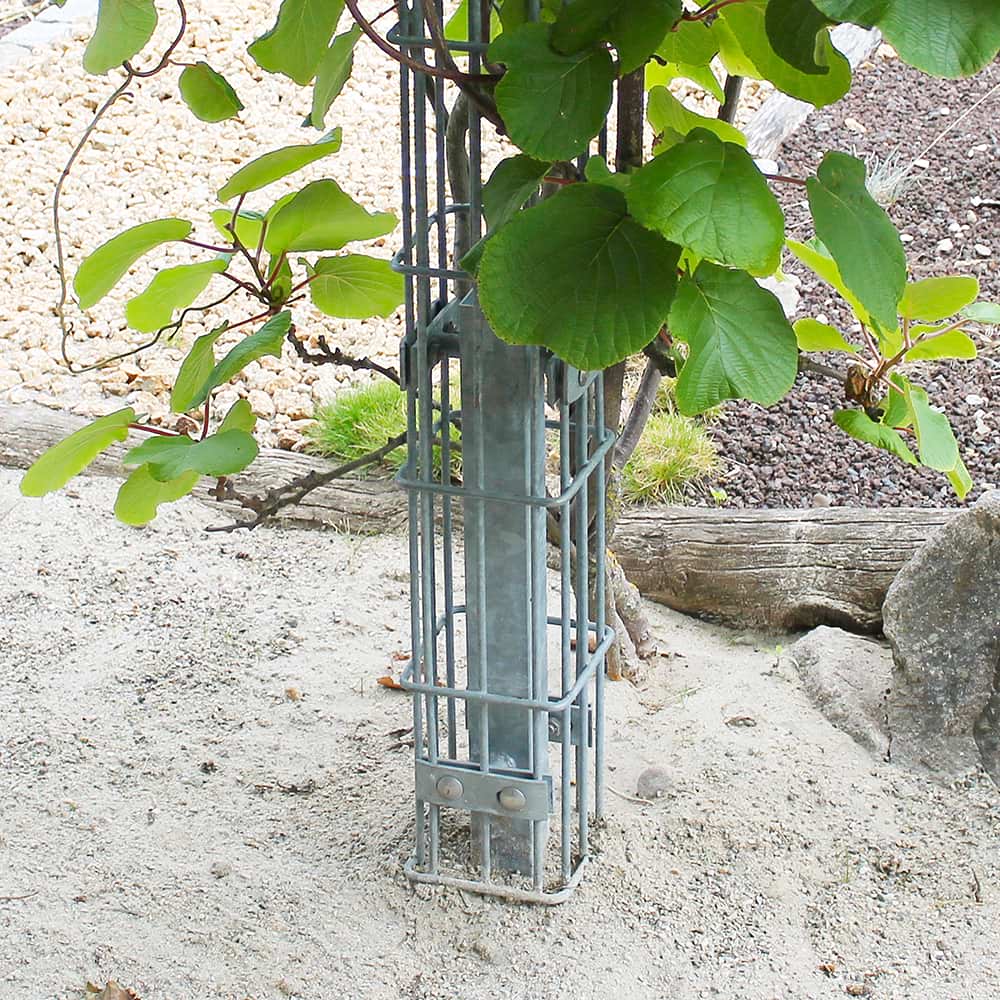

Die Pfosten müssen ausreichend im Untergrund verankert werden. Dafür gibt es spezielle Bodenanker, die entweder einbetoniert oder auf ein Fundament aufgedübelt werden. Die Größe der Fundamentlöcher sollte 40 x 40 x 80 cm betragen. Die Bodenanker sollten immer ca. 60 cm eingebunden werden. (Abhängig von den örtlichen Bodenverhältnissen, frostfrei gegründet). Die Ranksäulen können auch ohne Bodenanker direkt im Fundament einbetoniert werden. Am Bodenanker befinden sich angeschweißte Montageflansche in alle Richtungen. Zwei befinden sich gegenüberliegend über dem Boden. Die zwei anderen ebenfalls sich gegenüberliegend, ein kleines Stück darüber. Der Rankbalken wird dort jeweils mit einer Gegenlasche und Schrauben (insgesamt 4 Stück) montiert. Beim Aufdübeln muss der Fundamentrand um den Bodenanker mindestens 8 cm umlaufenden Abstand haben, damit es beim Einschrauben in den Beton nicht zu Spannungsrissen kommt. Durch einen am Rankbalken angeschweißten Stirn-Stoß und separates Montagematerial können die Rankbalken auch direkt an eine Hauswand, Garage oder auf eine Terrasse an- bzw. aufgeschraubt werden.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/rankhilfe-metall-freistehend-detail.jpg

Rankbalken Verbindungen

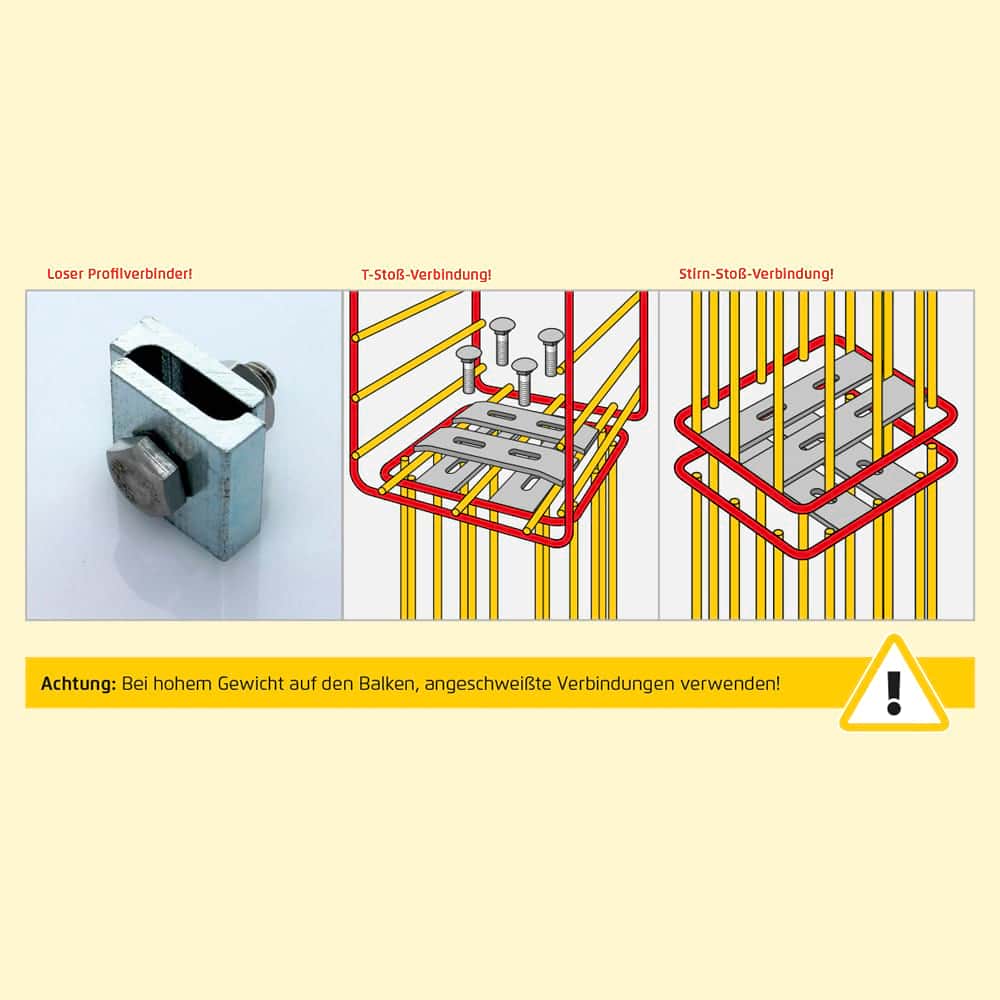

Für kleinere Aufbauten wie Rosenbogen oder Anlehnbogen ist es ausreichend, die RANKO® Ranksäulen mit losen Profilverbindern untereinander zu verbinden. Die Profilverbinder bestehen aus zwei Klemmplatten, einer Maschinenschraube, einer Mutter und einer Unterlegscheibe (pro Stoß mind. 2 Stück). T-Stoß-Verbindungen: Hier wird je Verbindungspunkt ein Montageflansch benötigt, da nur in ein Rankelement Montageplatten eingeschweißt werden. Wird bei allen Rankbalkenverbindungen eingesetzt, bei denen zwei Balken seitlich aufeinanderstoßen. Stirn-Stoß-Verbindungen: Hier werden je Verbindungspunkt zwei Flansche benötigt, da in beide Rankelemente Montageplatten eingeschweißt werden müssen. Wird bei allen Rankelementen verwendet, die direkt frontal miteinander verbunden werden sollen. Es werden immer zwei Montageflansche gegeneinander geschraubt.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/moderne-ranko-rosen-rankgerueste-detail.jpg

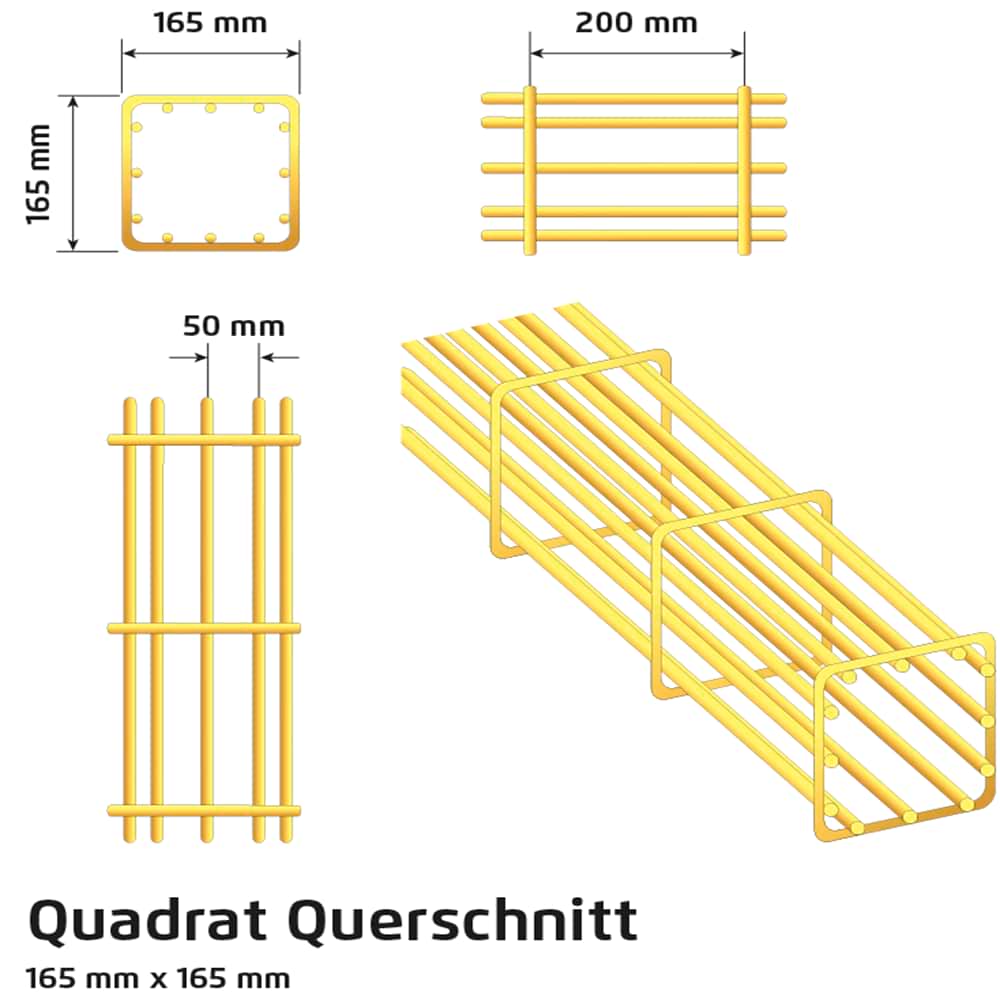

Quadratische Rankelemente

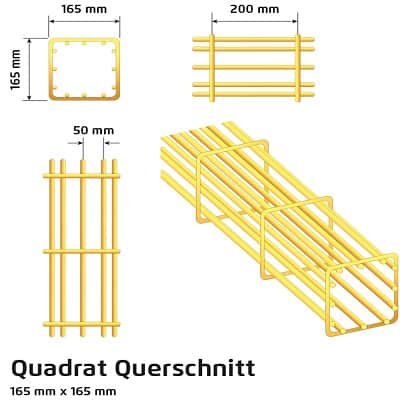

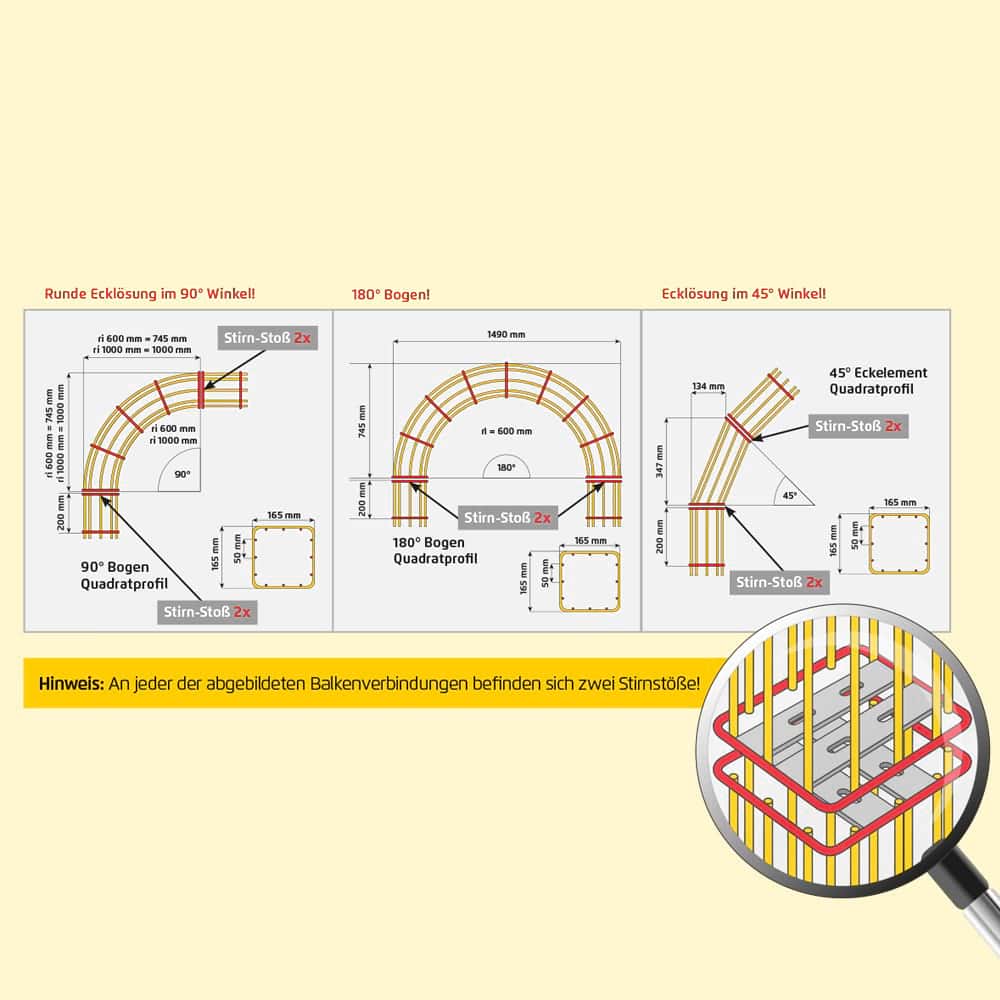

Quadratische RANKO® Rankbalken haben immer das Format 165 x 165 mm. Die quadratische Form ist die stabilste in der Verbindung der einzelnen Rankbalken, sie läßt sich am stärksten mit Gewicht belasten. Sie ist die erste Wahl bei allen Rankpflanzen mit schwerem Holz. Die Drahtstärke beträgt ø 8 mm. RANKO® Ranksäulen können als Bogenelement für den Bau von Rankpavillons oder Rosenbögen im 90° oder 180° Bogen verwendet werden. Die Ecken der Rankanlage gibt es vorgefertigt im 45° oder 90° Winkel. Sie können dabei mehrere Winkelstücke aneinander setzen.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/halbrunde-rankhilfe-metall-180cm-detail.jpg

Rechteckige Rankelemente

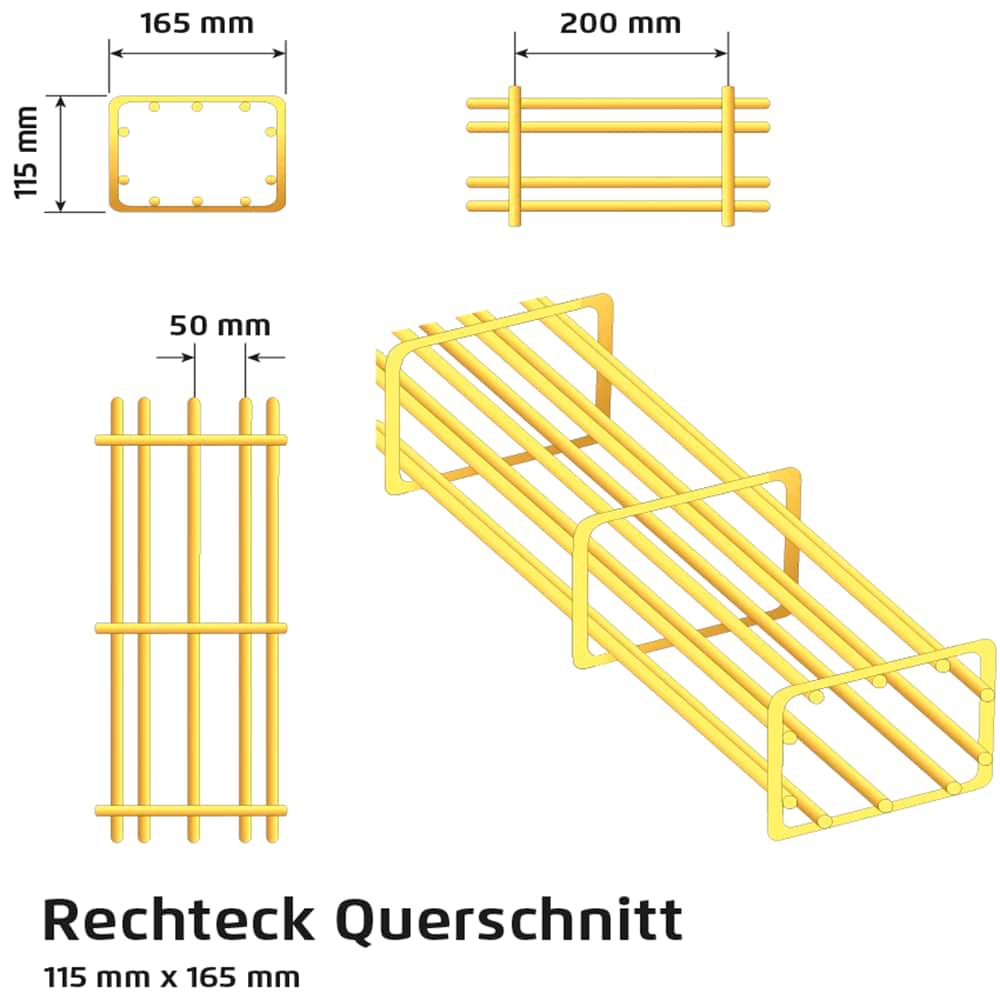

Rechteckige RANKO® Rankbalken haben immer das Format 165 x 115 mm. Die rechteckige Form ist am Besten für filigrane Rankbauten, wie z.B. Rosenbögen geeignet, die später nicht so stark mit Gewicht belastet werden. Die Drahtstärke beträgt ø 6 mm. RANKO® Ranksäulen können als Bogenelement für den Bau von Rankpavillons oder Rosenbögen im 90° Bogen verwendet werden. Die Ecken der Rankanlage gibt es vorgefertigt im 90° Winkel. Sie können dabei mehrere Winkelstücke aneinander setzen.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/rankbalken-fuer-kletterpflanzen-detail.jpg

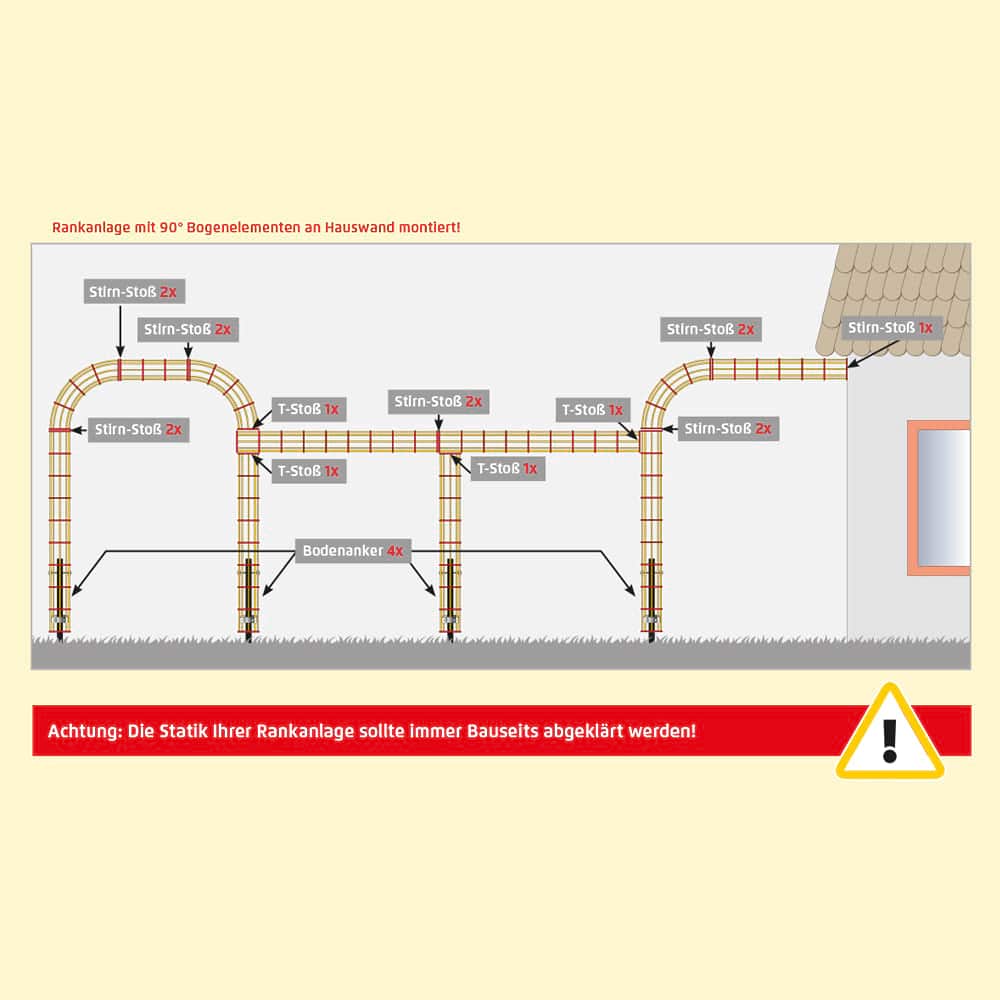

Muster-Beispiele von RANKO® Rankanlagen

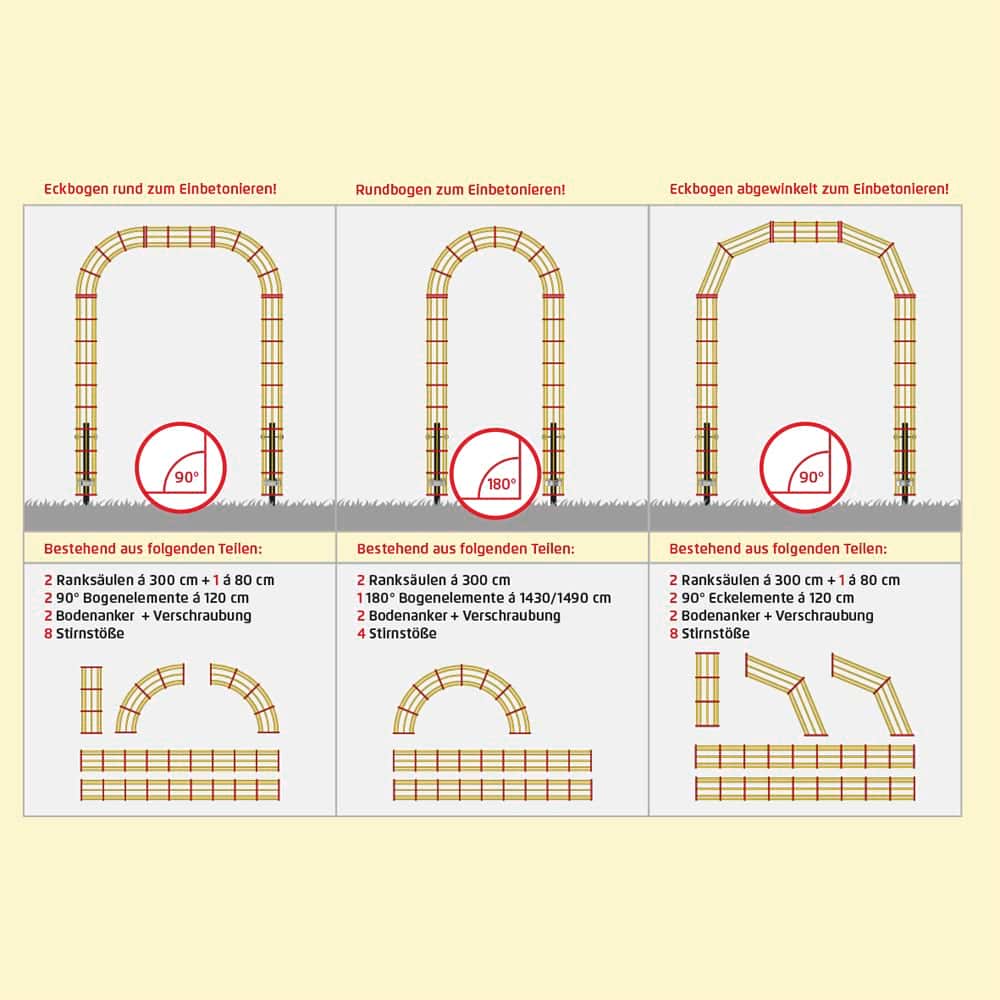

Der Vielfalt von Formen und Kombinationen sind kaum Grenzen gesetzt. Je nach Größe und Belastung der Ranksäulen lassen sich viele Plätze attraktiv mit Rankanlagen begrünen. Sie liefern uns eine Skizze wie Sie sich Ihren Rank-Traum vorstellen und wir liefern Ihnen die passenden Teile mit Zubehör.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/große-metall-rosenstützen-konstruktion-detail.jpg

Bedarf an Zulagen und Montageflanschen

Je nach Art der Rankbalkenverbindungen (Stirn-Stoß oder T-Stoß Verbindung) muss individuell der Bedarf an vorangeschweißten Montageflanschen errechnet werden. Bei der Planung muss berücksichtigt werden, dass sich die Verbindungen nachträglich nicht mehr ändern lassen.
Finden Sie weitere hilfreiche Hinweise in unserer Montageanleitung Ranko Rankanlagen.

https://www.draht-driller.de/seite/bilder/selber-bauen-HowTo/rank-drahtbalken-selber-bauen-detail.jpg
