Schallschutzwand

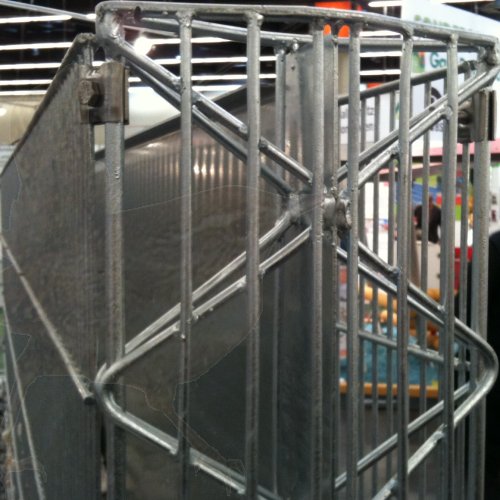

Die Lärmschutzwand mit 230 mm Tiefe

Lärmschutzwand mit einer Maschenweite von 25 x 200 mm, befüllt mit Natursteinen (Sieblinie 32/56), mittig angeordnetes, von unten nach oben durchgängiges Stahlblech mit einer Materialstärke von 3,00 mm. Bei nur 23 cm Dicke erreicht der mit Steinen gefüllte Lärmschutzzaun ein bewertetes Schalldämm-Maß Rw = 24 dB. Die Einzahl-Angabe der Luftschalldämmung DLR nach DIN EN 1793-2 und ZTV-Lsw 06 beträgt 22 dB. Damit ist der Lärmschutzzaun in der Gruppe B2 (DLR 15 bis 24 dB) nach DIN 1793-2 klassifiziert. Die Einzahlangabe der Schallabsorption DLa nach DIN EN 1793-1 beträgt 2 dB. Demnach ist der Lärmschutzzaun in die Gruppe A1 (DLa kleiner 4 dB) nach DIN EN 1793-1 Anhang A einzuordnen. Um diesen Wert zu erreichen werden, vor dem befüllen mit Steinen, zwischen die beiden Gittermatten, in der Mitte, Lärmschutzplatten aus Stahl eingebaut.

Die Bausätze zur Lärmschutzwand

Die Lärmschutzbleche, zwischen den beiden Gittermatten, haben die Höhehn 60 cm, 80 cm oder 1 Meter. Die Lärmschutzplatten werden entsprechend der Endhöhe der Lärmschutzwand konfiguriert und in der richtigen Anzahl, siehe nachfolgende Tabelle, mitgeliefert. In der Länge kürzbar in 25 mm Schritten an der Maschung entlang Elementhöhen von 1000 – 2400 mm  •  Elementtiefe 230 mm  •  Elementlänge 2500 mm

Lärmschutzzaun kaufen Katalog zu Steinzäunen Montageanleitung zu Lärmschutzwand

Lärmschutzwand Grundelement 230 mm bestehend aus:

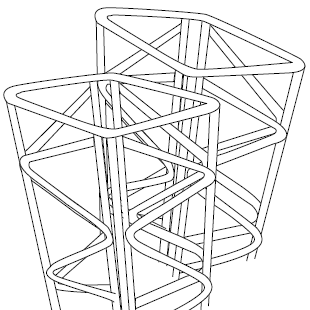

• 2 Wandsäulen in der entsprechenden Höhe, feuerverzinkt, Wandsäulen zum Einbetonieren
• 2 Gittermatten in der entsprechenden Höhe, feuerverzinkt, Maschung 25x200 mm, Drahtstärke 6/5/6 mm
• Universalklemmen aus Edelstahl
• Abstandshalter aus Edelstahl
• Lärmschutzplatten aus Stahl entsprechend der Endöhe konfiguriert

Lärmschutzwand Anbauelement 230 mm bestehend aus:

• 1 Wandsäule in der entsprechenden Höhe, feuerverzinkt, Wandsäulen zum Einbetonieren
• 2 Gittermatten in der entsprechenden Höhe, feuerverzinkt, Maschung 25x200 mm, Drahtstärke 6/5/6 mm
• Universalklemmen aus Edelstahl
• Abstandshalter aus Edelstahl
• Lärmschutzplatten aus Stahl entsprechend der Endöhe konfiguriert

Den fertigen Lärmschutzzaun befüllen sie mit Natursteinmaterialien der Größe 32/56 oder 40/60.
