Zaunpfosten rund zinkphosphatiert und grün beschichtet
Das Zaunsystem Maschendrahtzaun besteht in der Regel aus folgenden Zaun - Abschnitten
Die Anfang- oder Endabspannung beim Maschendrahtzaun
Dieser wird entweder durch eine Horizontal-Spannbrücke mit Rückverspannung oder durch eine Diagonal Strebe stabilisiert.
Die Diagonal-Strebe wird mittels einer Schelle am Zaunanfang- oder Zaunendpfosten befestigt und dann diagonal, im Winkel von ca. 30°, im Strebenfundament verankert.
Die Spannbrücke wird mit Schellen am Anfangspfosten und dem folgenden Mittelpfosten befestigt.
Durch Verrödeln von Spanndrähten, die von der Spannbrücke am Mittelpfosten diagonal zum Fußpunkt des Anfangspfosten führen,
wird ein Kraftdreieck -die Rückverspannung- gebildet, welches, je nach Intensität des Verrödelns, den Anfangspfosten im Lot hält.
Die Zaunpfosten zum einbetonieren beginnen bei einem Ø von 34 mm über 38, 42 bis zum Ø von 48 mm.
Die Preise für das jeweilige Zaunpfosten Set finden Sie hier in unserer Übersichtstabelle.
Die Eckabspannung beim Maschendrahtzaun
Auf die Eckabspannung am Maschendrahtzaun wirken aus den Winkeln der Zaunfluchten erhebliche Kräfte ein, die ausgeglichen werden müssen.
Zur Stabilisierung der Zaunecken werden je zwei Diagonal - Streben mit jeweils einer Schelle am Eckpfahl befestigt und dann diagonal, im Winkel von ca. 30°, im Strebenfundament verankert.
Die Spanndrähte werden mit Drahtspannern gespannt, der Maschendrahtzaun mit Endstäben am Eck befestigt.
Anstelle der Streben können auch zwei Horizontal - Spannbrücken verwendet werden.
Zwischen dem Eckpfahl und den beidseitig folgenden Mittelpfosten montiert bewirken sie dann den erforderlichen Kräfteausgleich.
Die Eckpfosten zu diesem Angebot beginnen bei einem Ø von 34 mm über 38, 42 bis zum Ø von 48 mm.
Die Preise für das jeweilige Pfosten Set finden Sie hier in unserer Übersichtstabelle.
Die Mittelabspannung / Mittelstrecke beim Maschendrahtzaun
Spanndrähte in der Mittelstrecke werden über die fest fixierten Spanndrahthaltern vom Typ DR30 an den Zaunmittelpfosten gehalten.
Jeder Spanndraht erhält einen Spanndrahthalter. Die Spanndrähte in der Maschendrahtzaun - Mittelstrecke sollen in Abständen von max. 50 m unterbrochen und
von neuem gespannt werden, weil die Drähte nur dann ihre Spannfunktion erfüllen können. Die Spanndrähte reichen von Spannschloß zu Spannschloß.
In einer Zaunstrecke von rund 50 m ist eine Mittelabspannung einzubauen. Die Bauweise erfolgt wie bei der Maschendrahtzaun - Ecke.
Die Zaunpfosten und Zaunstreben sind in grün nach RAL 6005 beschichtet.
In den folgenden Tabellen finden Sie eine Aufstellung über die Anzahl der jeweiligen Zubehörteile als Anfang- Eck - Mittel und Endpfosten zum einbetornieren.

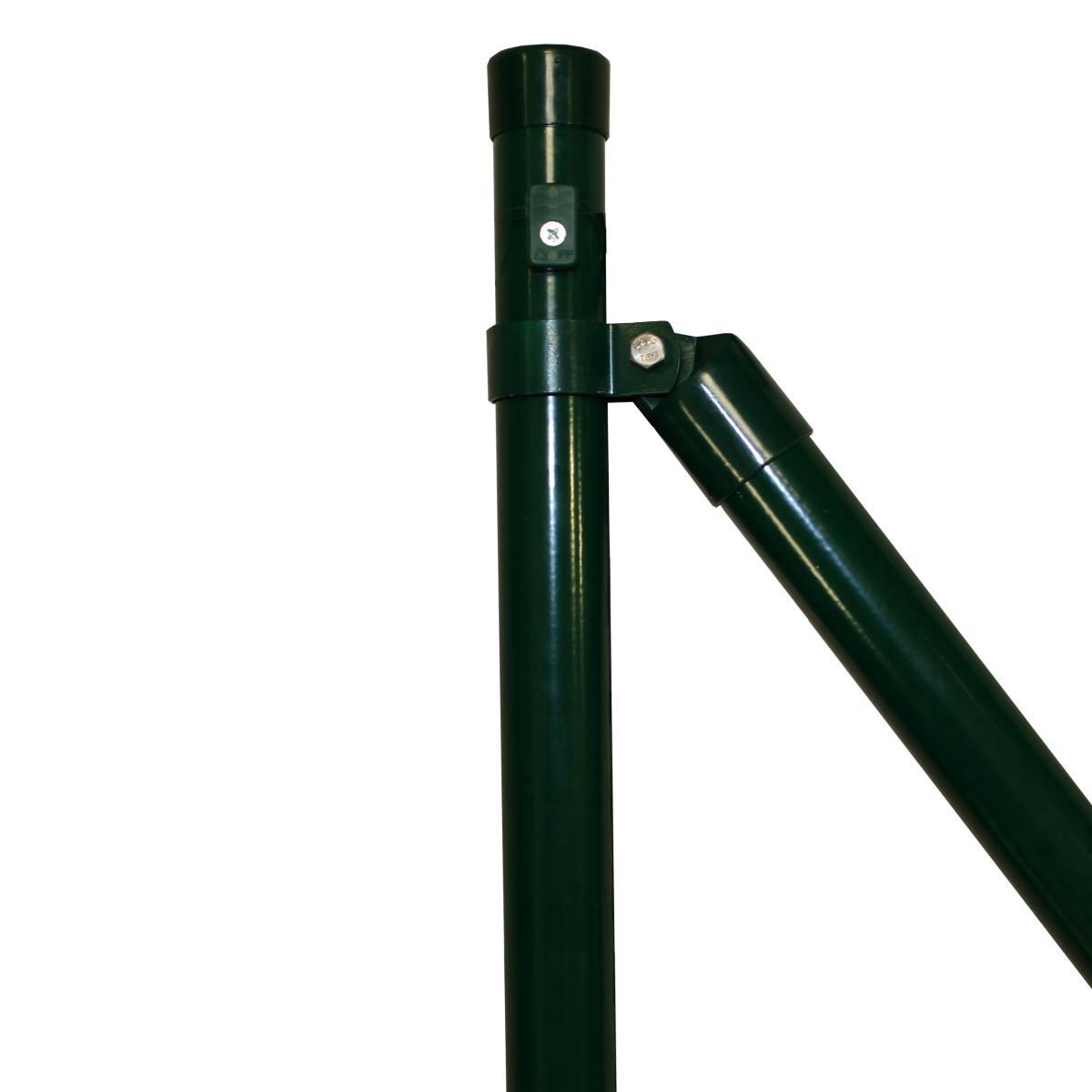

Anfangs- bzw. Endpfosten zinkphosphatiert und grün pulverbeschichtet im Set
Die Zaunpfosten als Anfang- oder Endpfosten für einen Maschendrahtzaun bestehen aus einem Pfosten, einer Strebe für die Endabspannung und der entsprechenden Schelle im Ø des Pfostens.
Die Spanndrahthalter DR30 sind am Pfosten fest vormontiert und dienen der Aufnahme des Spanndrahtes.
Übersicht für Anfang-End-Pfosten Ø 34 mm Übersicht für Anfang-End-Pfosten Ø 38 mm Übersicht für Anfang-End-Pfosten Ø 42 mm Übersicht für Anfang-End-Pfosten Ø 48 mm
Anfang.- Endpfosten rund 34 mm incl. Strebe 34 mm und Schelle 34 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 1x Strebe Ø x Länge | 1x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 800 mm | 34x 1200 mm | 3x DR30 | 34x 1150 mm | 34 mm | Preisinfo € |
| 1000 mm | 34x 1500 mm | 3x DR30 | 34x 1500 mm | 34 mm | Preisinfo € |
| 1250 mm | 34x 1750 mm | 3x DR30 | 34x 1750 mm | 34 mm | Preisinfo € |
| 1500 mm | 34x 2000 mm | 3x DR30 | 34x 2000 mm | 34 mm | Preisinfo € |
Anfang.- Enpfosten rund 38 mm incl. Strebe 34 mm und Schelle 38 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 1x Strebe Ø x Länge | 1x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1000 mm | 38x 1500 mm | 3x DR30 | 34x 1500 mm | 38 mm | Preisinfo € |
| 1250 mm | 38x 1750 mm | 3x DR30 | 34x 1750 mm | 38 mm | Preisinfo € |
| 1500 mm | 38x 2000 mm | 3x DR30 | 34x 2000 mm | 38 mm | Preisinfo € |
| 1750 mm | 38x 2250 mm | 3x DR30 | 34x 2250 mm | 38 mm | Preisinfo € |
| 2000 mm | 38x 2500 mm | 4x DR30 | 34x 2500 mm | 38 mm | Preisinfo € |
Anfang.- Endpfosten rund 42 mm incl. Strebe 34 mm und Schelle 42 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 1x Strebe Ø x Länge | 1x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1000 mm | 42x 1500 mm | 3x DR30 | 34x 1500 mm | 42 mm | Preisinfo € |
| 1250 mm | 42x 1750 mm | 3x DR30 | 34x 1750 mm | 42 mm | Preisinfo € |
| 1500 mm | 42x 2000 mm | 3x DR30 | 34x 2000 mm | 42 mm | Preisinfo € |
| 1750 mm | 42x 2250 mm | 3x DR30 | 34x 2250 mm | 42 mm | Preisinfo € |
| 2000 mm | 42x 2500 mm | 4x DR30 | 34x 2500 mm | 42 mm | Preisinfo € |
Anfang.- Endpfosten rund 48 mm incl. Strebe 40 mm und Schelle 48 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 1x Strebe Ø x Länge | 1x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1500 mm | 48x 2000 mm | 3x DR30 | 38x 2000 mm | 48 mm | Preisinfo € |
| 1750 mm | 48x 2250 mm | 3x DR30 | 38x 2250 mm | 48 mm | Preisinfo € |
| 2000 mm | 48x 2500 mm | 4x DR30 | 38x 2500 mm | 48 mm | Preisinfo € |

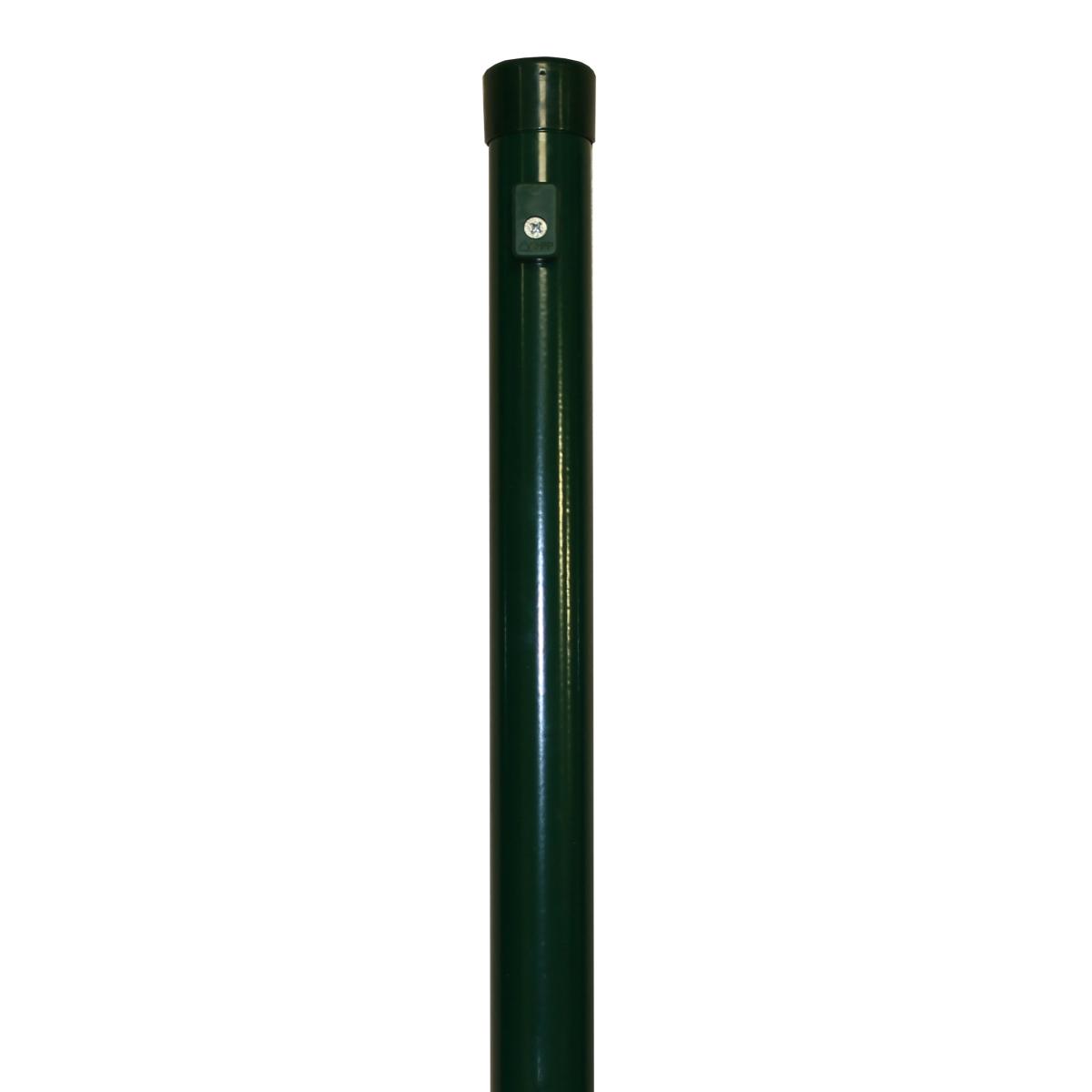

Rundpfosten zinkphosphatiert und moosgrün nach RAL6005 pulverbeschichtet, cpl. als Mittelpfosten
Die Zaunpfosten als Mittelpfosten für einen Maschendrahtzaun bestehen aus einem Rundrohr und drei fest vormontierten Spanndrahthaltern des Types DR30.
Die DR30 Spanndrahthalter dienen der Aufnahme des Spanndrahtes den Sei demzufolge in drei Reihen, 1 Reihe ganz oben, ganz unten und in der Mitte, einfädeln.
Übersicht für Anfang-End-Pfosten Ø 34 mm Übersicht für Anfang-End-Pfosten Ø 38 mm Übersicht für Anfang-End-Pfosten Ø 42 mm Übersicht für Anfang-End-Pfosten Ø 48 mm
Mittelpfosten rund 34 mm mit fest fixierten Spanndrahthaltern DR30
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | Pfosten Ø x Länge | Spanndrahthalter | Preislink |
|---|---|---|---|
| 800 mm | 34x 1200 mm | 3x DR30 | Preisinfo € |
| 1000 mm | 34x 1500 mm | 3x DR30 | Preisinfo € |
| 1250 mm | 34x 1750 mm | 3x DR30 | Preisinfo € |
| 1500 mm | 34x 2000 mm | 3x DR30 | Preisinfo € |
Mittelpfosten rund 38 mm mit fest fixierten Spanndrahthaltern DR30
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | Pfosten Ø x Länge | Spanndrahthalter | Preislink |
|---|---|---|---|
| 1000 mm | 38x 1500 mm | 3x DR30 | Preisinfo € |
| 1250 mm | 38x 1750 mm | 3x DR30 | Preisinfo € |
| 1500 mm | 38x 2000 mm | 3x DR30 | Preisinfo € |
| 1750 mm | 38x 2250 mm | 3x DR30 | Preisinfo € |
| 2000 mm | 38x 2500 mm | 4x DR30 | Preisinfo € |
Mittelpfosten rund 42 mm mit fest fixierten Spanndrahthaltern DR30
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | Pfosten Ø x Länge | Spanndrahthalter | Preislink |
|---|---|---|---|
| 1000 mm | 42x 1500 mm | 3x DR30 | Preisinfo € |
| 1250 mm | 42x 1750 mm | 3x DR30 | Preisinfo € |
| 1500 mm | 42x 2000 mm | 3x DR30 | Preisinfo € |
| 1750 mm | 42x 2250 mm | 3x DR30 | Preisinfo € |
| 2000 mm | 42x 2500 mm | 4x DR30 | Preisinfo € |
Mittelpfosten rund 48 mm mit fest fixierten Spanndrahthaltern DR30
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | Pfosten Ø x Länge | Spanndrahthalter | Preislink |
|---|---|---|---|
| 1500 mm | 48x 2000 mm | 3x DR30 | Preisinfo € |
| 1750 mm | 48x 2250 mm | 3x DR30 | Preisinfo € |
| 2000 mm | 48x 2500 mm | 4x DR30 | Preisinfo € |

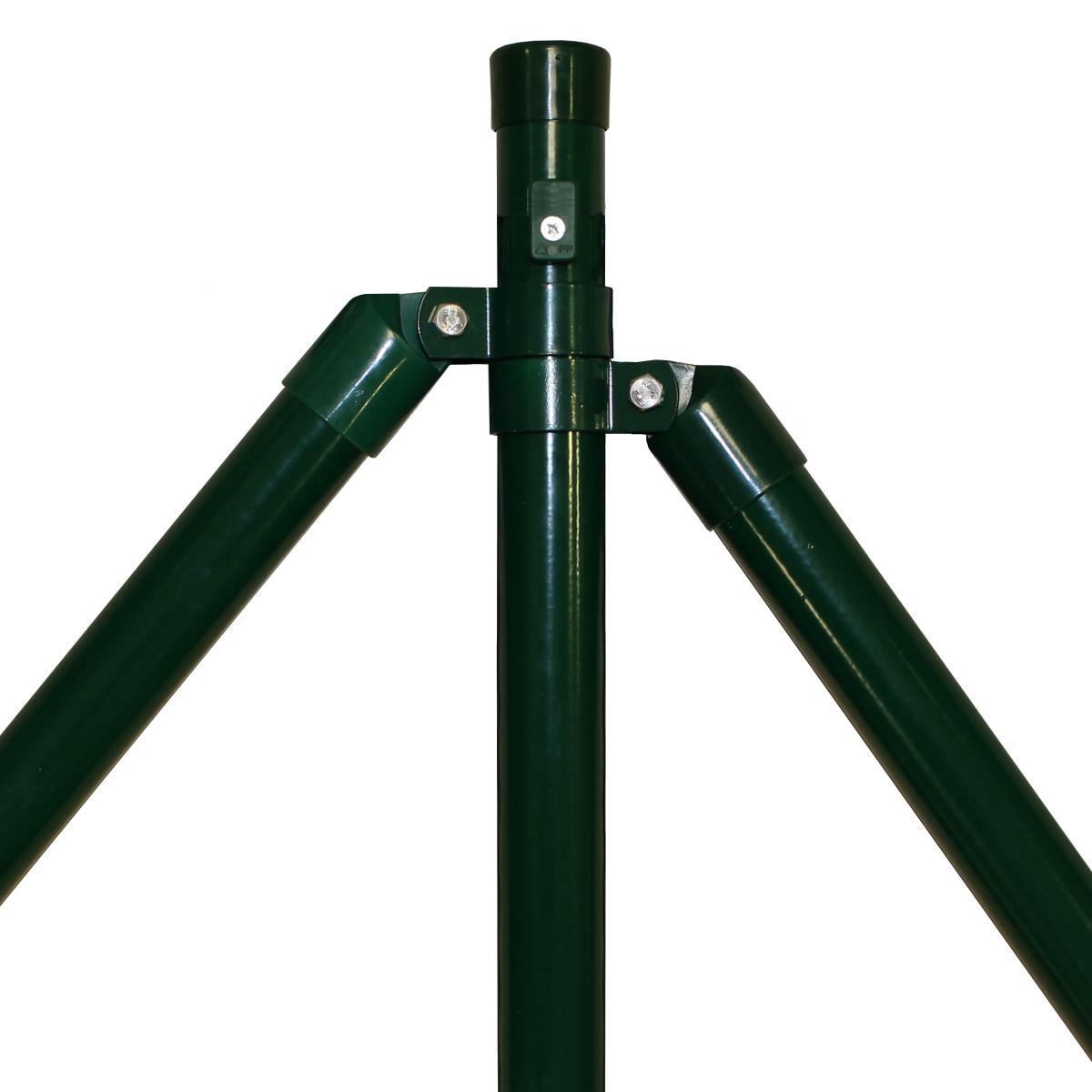

Eckpfosten zinkphosphatiert und grün pulverbeschichtet im Set
Die Zaunpfosten für die Eckabspannung bei einem Maschendrahtzaun bestehen aus einem Pfosten, zwei Streben für die Eckabspannung und den entsprechenden Schellen im Ø des Pfahls.
Die Spanndrahthalter DR30 sind am Pfosten fest vormontiert und dienen der Aufnahme des Spanndrahtes.
Übersicht für Eck-Pfosten Ø 34 mm Übersicht für Eck-Pfosten Ø 38 mm Übersicht für Eck-Pfosten Ø 42 mm Übersicht für Eck-Pfosten Ø 48 mm
Eckpfosten rund 34 mm incl. 2 Streben 34 mm und 2 Schellen 34 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 2x Strebe Ø x Länge | 2x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 800 mm | 34x 1200 mm | 3x DR30 | 34x 1150 mm | 34 mm | Preisinfo € |
| 1000 mm | 34x 1500 mm | 3x DR30 | 34x 1500 mm | 34 mm | Preisinfo € |
| 1250 mm | 34x 1750 mm | 3x DR30 | 34x 1750 mm | 34 mm | Preisinfo € |
| 1500 mm | 34x 2000 mm | 3x DR30 | 34x 2000 mm | 34 mm | Preisinfo € |
Eckpfosten rund 38 mm incl. 2 Streben 34 mm und 2 Schellen 38 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 2x Strebe Ø x Länge | 2x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1000 mm | 38x 1500 mm | 3x DR30 | 34x 1500 mm | 38 mm | Preisinfo € |
| 1250 mm | 38x 1750 mm | 3x DR30 | 34x 1750 mm | 38 mm | Preisinfo € |
| 1500 mm | 38x 2000 mm | 3x DR30 | 34x 2000 mm | 38 mm | Preisinfo € |
| 1750 mm | 38x 2250 mm | 3x DR30 | 34x 2250 mm | 38 mm | Preisinfo € |
| 2000 mm | 38x 2500 mm | 4x DR30 | 34x 2500 mm | 38 mm | Preisinfo € |
Eckpfosten rund 42 mm incl. 2 Streben 34 mm und 2 Schellen 42 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 2x Strebe Ø x Länge | 2x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1000 mm | 42x 1500 mm | 3x DR30 | 34x 1500 mm | 42 mm | Preisinfo € |
| 1250 mm | 42x 1750 mm | 3x DR30 | 34x 1750 mm | 42 mm | Preisinfo € |
| 1500 mm | 42x 2000 mm | 3x DR30 | 34x 2000 mm | 42 mm | Preisinfo € |
| 1750 mm | 42x 2250 mm | 3x DR30 | 34x 2250 mm | 42 mm | Preisinfo € |
| 2000 mm | 42x 2500 mm | 4x DR30 | 34x 2500 mm | 42 mm | Preisinfo € |
Eckpfosten rund 48 mm incl. 2 Streben 38 mm und 2 Schellen 48 mm
Tabelle lässt sich horizontal scrollen
| für Zaunhöhe | 1x Pfosten Ø x Länge | Spanndrahthalter | 2x Strebe Ø x Länge | 2x Schelle Ø | Preislink |
|---|---|---|---|---|---|
| 1500 mm | 48x 2000 mm | 3x DR30 | 38x 2000 mm | 48 mm | Preisinfo € |
| 1750 mm | 48x 2250 mm | 3x DR30 | 38x 2250 mm | 48 mm | Preisinfo € |
| 2000 mm | 48x 2500 mm | 4x DR30 | 38x 2500 mm | 48 mm | Preisinfo € |
